Bardzo tania alternatywa dla stałego przyspawanego punktu mocującego ABA – RUD!
Szukasz niezawodnego i wyjątkowo wytrzymałego rozwiązania do przenoszenia ciężkich ładunków? Stały przyspawany punkt mocujący UA niemieckiego producenta SFA GmbH to wysokiej jakości komponent przeznaczony do bezpiecznego podnoszenia i mocowania ładunków.
Zastosowanie
Punkt UA stosowany jest jako trwale przyspawany punkt przyłożenia siły na łożach maszyn, ramach fundamentowych oraz konstrukcjach urządzeń. Dzięki podwójnej certyfikacji (WLL + LC) stanowi uniwersalne rozwiązanie, które może być wykorzystywane zarówno jako punkt do podnoszenia, jak i punkt mocowania ładunków podczas transportu.
Normy i certyfikaty
Deklaracja zgodności z dyrektywą maszynową 2006/42/WE. Wymiary A–G podawane są w milimetrach, z zachowaniem odpowiednich tolerancji dla elementów kutych.
Najważniejsze cechy i konstrukcja

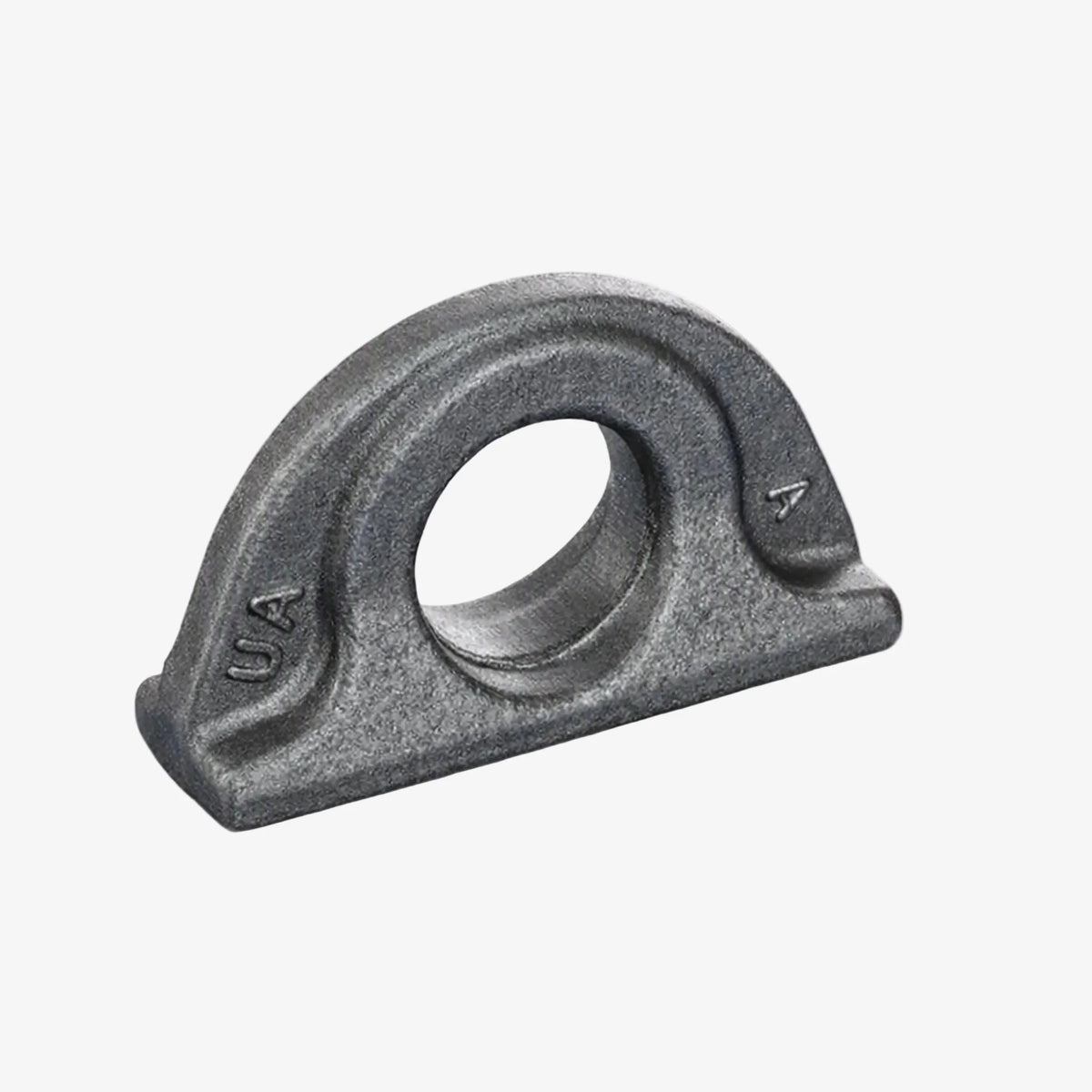

Przyspawany punkt mocujący UA jest wykonany z wysokiej jakości stali stopowej, a następnie poddawany obróbce cieplnej w celu uzyskania wysokiej wytrzymałości. Dzięki solidnej konstrukcji może być bezpiecznie użytkowany i obciążany we wszystkich kierunkach.
To idealne rozwiązanie do wszechstronnych zastosowań, ponieważ jest dostępne zarówno w wersji przeznaczonej do podnoszenia, jak i w wersji do mocowania oraz zabezpieczania ładunków.
Punkty mocujące UA oferują szerokie możliwości zastosowania dzięki bogatej gamie dopuszczalnych obciążeń roboczych (WLL) oraz sił mocujących (LC):
| Dopuszczalne obciążenie robocze (WLL) | Siła mocująca (LC) |
|---|---|
| 0,8 t | 1 600 daN |
| 1,6 t | 3 200 daN |
| 3,2 t | 6 400 daN |
| 5,0 t | 10 000 daN |
| 10,0 t | 20 000 daN |
| 20,0 t | 40 000 daN |
| 31,5 t | 63 000 daN |

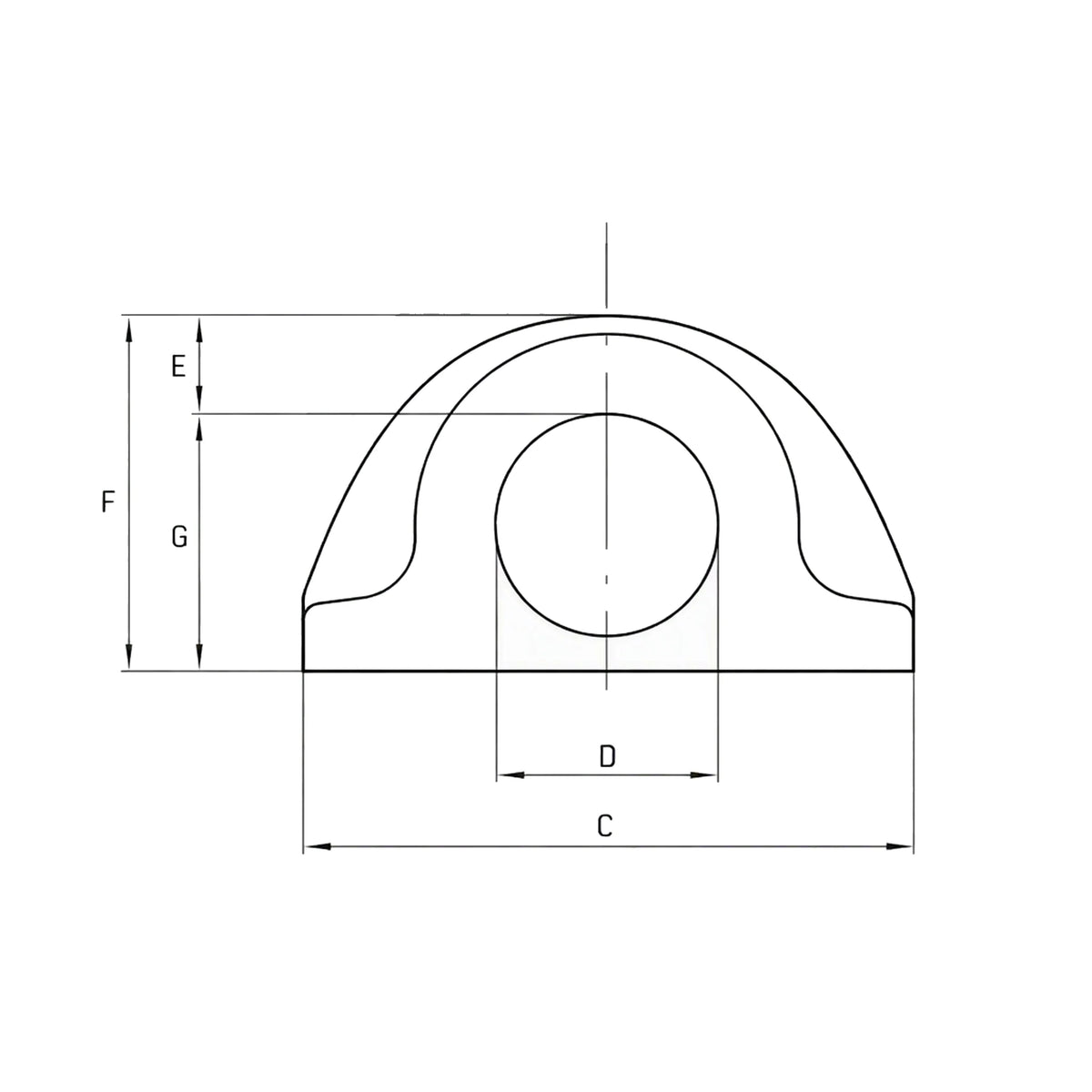

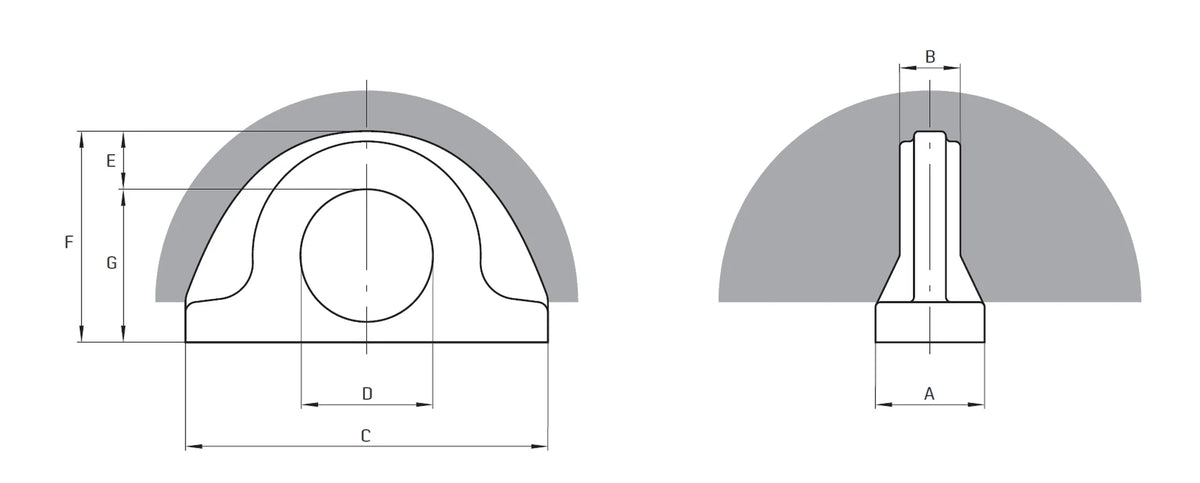

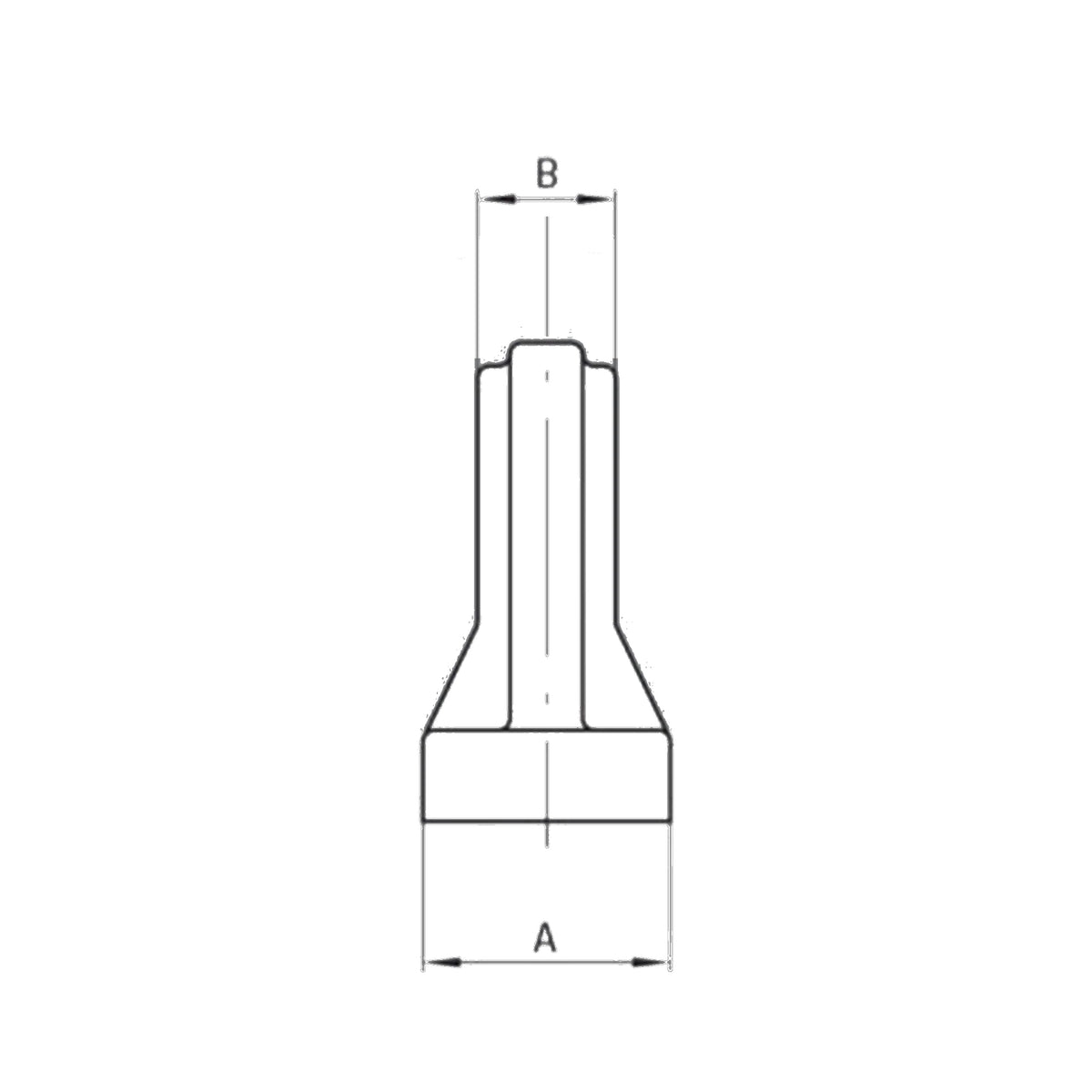

| yp | Dopuszczalne obciążenie robocze (WLL) | LC | A | B | C | D | E | F | G | Masa |
|---|---|---|---|---|---|---|---|---|---|---|
| --- | t | daN | mm | mm | mm | mm | mm | mm | mm | kg |
| UA 0,8T | 0,8 | 1600 | 22 | 12 | 70,0 | 32 | 12,0 | 50,0 | 38,0 | 0,2 |
| UA 1,6T | 1,6 | 3200 | 30 | 16 | 100,5 | 35 | 16,0 | 57,5 | 41,5 | 0,5 |
| UA 3,2T | 3,2 | 6400 | 41 | 23 | 137,6 | 50 | 21,0 | 80,3 | 59,3 | 1,2 |
| UA 5T | 5,0 | 10000 | 51 | 27 | 172,0 | 60 | 27,5 | 99,0 | 71,5 | 2,3 |
| UA 10T | 10,0 | 20000 | 70 | 38 | 228,0 | 80 | 35,0 | 130,0 | 95,0 | 5,3 |
| UA 20T | 20,0 | 40000 | 90 | 52 | 272,0 | 115 | 40,0 | 175,0 | 135,0 | 10,7 |
| UA 31,5T | 31,5 | 63000 | 108 | 64 | 320,0 | 130 | 50,0 | 204,0 | 154,0 | 18,3 |
