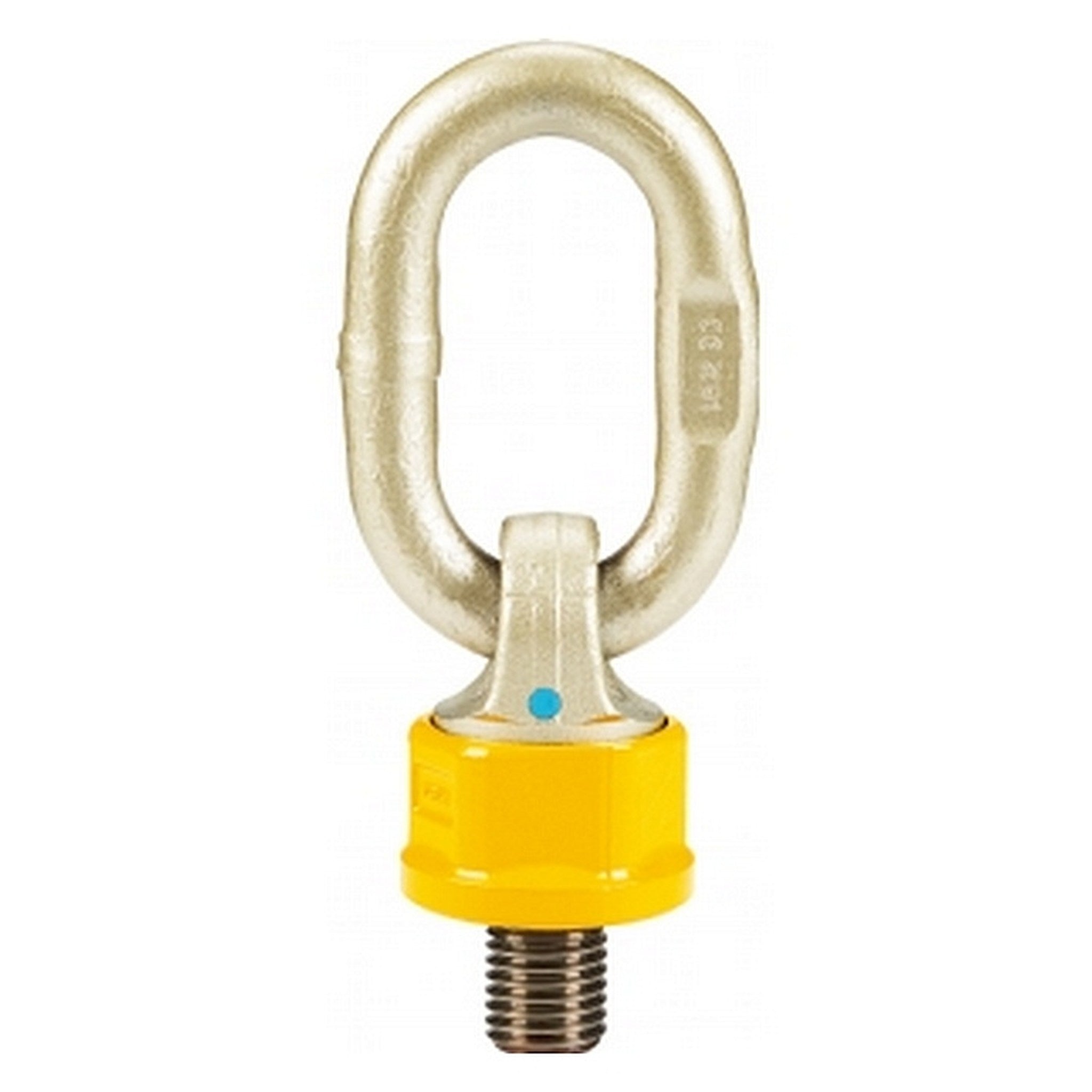

Punkt mocowania 8-251, klasa 10 - obrotowy

YOKE  |  SKU: 092FA007-0008
Rozmiar, nośność
208,24 zł bez VAT
Wysyłka obliczana przy kasie.

Możliwość obrotu o 230° i 360° dzięki unikalnej konstrukcji łożyska kulkowego.
Współczynnik bezpieczeństwa 4:1, we wszystkich kierunkach.
Wykonane z kutej stali stopowej, hartowanej i odpuszczanej.
Wyprodukowano i przetestowano zgodnie z normą EN1677-1.
Certyfikat DGUV GS-OA-15-04.
Informacje na temat poszczególnych odkuwek i kodów partii można znaleźć w karcie certyfikatu badań.
Śruby z gwintem metrycznym (ASME / ANSI B18.3.1M).
Wytrzymałość przetestowana do 2,5-krotności WLL.
Zmęczenie oceniane na 1,5-krotność WLL.
Wszystkie punkty YOKE Super spełniają lub przekraczają wszystkie wymagania normy ASME B30.26.
Łatwy montaż i demontaż dzięki kutemu sześciokątnemu korpusowi Super Point.
Możliwość obrotu pod obciążeniem. Nie należy wykonywać ciągłych obrotów o 90 stopni przy pełnym obciążeniu.



Označení Nosnost WLL Nosnost WLL (z) M E TPI G C K F D B A Moment Hmotnost
--- t t (mm) mm DIN13 mm mm mm mm mm mm mm Nm kg
8-251-007-01 0,5 1,0 M10 18 1,50 36,5 48 34 101 13 53 35 10 - 40 0,40
8-251-007-02 0,7 1,4 M12 18 1,75 36,5 48 34 101 13 53 35 15 -40 0,40
8-251-007-03 0,7 1,4 M12 25 1,75 36,5 48 34 101 13 53 35 15 -40 0,40
8-251-007-04 1,0 2,0 M14 20 2,00 36,5 48 34 101 13 53 35 30 - 40 0,40
8-251-014-01 1,4 2,8 M16 20 2,00 36,5 48 34 101 13 53 35 45 - 130 0,44
8-251-014-02 1,4 2,8 M16 24 2,00 36,5 48 34 101 13 53 35 45 - 130 0,50
8-251-014-03 1,4 2,8 M16 30 2,00 36,5 48 34 101 13 53 35 45 - 130 0,50
8-251-014-04 1,7 3,4 M20 30 2,50 36,5 48 34 101 13 53 35 75 - 130 0,50
8-251-014-05 1,7 3,4 M20 30 3,00 36,5 48 34 101 13 53 35 90 - 130 0,50
8-251-025-01 2,5 5,0 M20 30 2,50 52 68 46 127 16 59 35 100 - 170 1,00
8-251-025-02 2,5 5,0 M20 40 2,50 52 68 46 127 16 59 35 100 - 170 1,00
8-251-025-03 2,5 5,0 M20 50 2,50 52 68 46 127 16 59 35 100 - 170 1,10
8-251-025-04 2,5 5,0 M20 70 2,50 52 68 46 127 16 59 35 100 - 170 1,10
8-251-040-01 4,0 8,0 M30 30 3,00 57 75 50 148 19 73 40 190 - 280 1,50
8-251-040-02 4,0 8,0 M30 36 3,00 57 75 50 148 19 73 40 190 - 280 1,50
8-251-040-03 4,0 8,0 M30 45 3,00 57 75 50 148 19 73 40 190 - 280 1,50
8-251-040-04 4,0 8,0 M30 50 3,00 57 75 50 148 19 73 40 190 - 280 1,50
8-251-040-05 4,0 8,0 M30 35 3,50 57 75 50 148 19 73 40 190 - 280 1,50
8-251-067-01 6,7 12,0 M30 35 3,50 70 95 65 163 19 68 40 230 - 400 2,40
8-251-067-02 6,7 12,0 M30 45 3,50 70 95 65 163 19 68 40 230 - 400 2,40
8-251-067-03 6,7 12,0 M30 50 3,50 70 95 65 163 19 68 40 230 - 400 2,50
8-251-067-04 6,7 12,0 M30 60 3,50 70 95 65 201 22 68 40 230 - 400 2,50
8-251-080-01 8,0 12,0 M30 35 3,50 81 106 75 201 22 95 50 270 - 600 3,60
8-251-080-02 8,0 12,0 M30 45 3,50 81 106 75 201 22 95 50 270 - 600 3,70
8-251-100-01 10,0 15,0 M36 50 4,00 81 106 75 201 22 95 50 270 - 600 3,80
8-251-100-02 10,0 15,0 M36 54 4,00 81 106 75 201 22 95 50 270 - 600 3,90
8-251-125-01 12,5 15,0 M42 50 4,50 81 106 75 201 22 95 50 270 - 700 3,90
8-251-125-02 12,5 15,0 M42 60 4,50 81 106 75 201 22 95 50 270 - 700 4,00
8-251-125-03 12,5 15,0 M42 63 4,50 81 106 75 201 22 95 50 270 - 700 4,00
8-251-125-04 12,5 15,0 M45 60 4,50 81 106 75 201 22 95 50 270 - 700 4,10
8-251-125-05 12,5 15,0 M48 72 5,00 81 106 75 256 32 95 50 270 - 700 4,40
8-251-170-01 13,0 20,0 M42 60 4,50 104 127 95 256 32 129 70 350 - 800 7,40
8-251-170-02 17,0 25,0 M45 60 4,50 104 127 95 256 32 129 70 350 - 800 7,50
8-251-170-03 17,0 25,0 M48 60 5,00 104 127 95 256 32 129 70 350 - 800 7,60
8-251-170-04 17,0 25,0 M48 72 5,00 104 127 95 256 32 129 70 350 - 800 7,70
8-251-170-05 18,0 25,0 M56 78 5,50 104 127 95 256 32 129 70 350 - 900 8,10
8-251-170-06 18,0 25,0 M56 85 5,50 104 127 95 256 32 129 70 350 - 900 8,10
8-251-200-01 20,0 25,0 M64 96 6,00 104 127 95 256 32 129 70 350 - 900 8,90
8-251-200-02 20,0 25,0 M64 110 6,00 104 127 95 256 36 129 70 350 - 900 9,30
8-251-280-01 28,0 32,5 M64 96 6,00 129 174 115 305 36 131 80 500 - 1000 16,40
8-251-280-02 28,0 32,5 M72 120 6,00 129 174 115 305 36 131 80 500 - 1200 17,70
8-251-280-03 28,0 32,5 M80 150 6,00 129 174 115 305 131 80 500 - 1200 19,60
8-251-350-01 35,0 40,0 M80 120 6,00 148 187 135 366 45 366 100 500 - 1400 25,30
8-251-350-02 35,0 40,0 M90 150 6,00 148 187 135 366 45 366 100 500 - 1500 27,80
8-251-400-01 40,0 50,0 M80 120 6,00 170 210 145 340 45 340 90 500 - 1500 31,90
8-251-400-02 40,0 50,0 M90 115 6,00 170 210 145 340 45 340 90 500 - 1500 33,60
8-251-400-03 40,0 50,0 M90 150 6,00 170 210 145 340 45 340 90 500 - 1500 34,20
8-251-400-04 40,0 50,0 M100 150 6,00 170 210 145 340 45 340 90 500 - 1700 35,20
