Rewolucja w manipulacji ładunkami: montaż bez narzędzi i maksymalne bezpieczeństwo

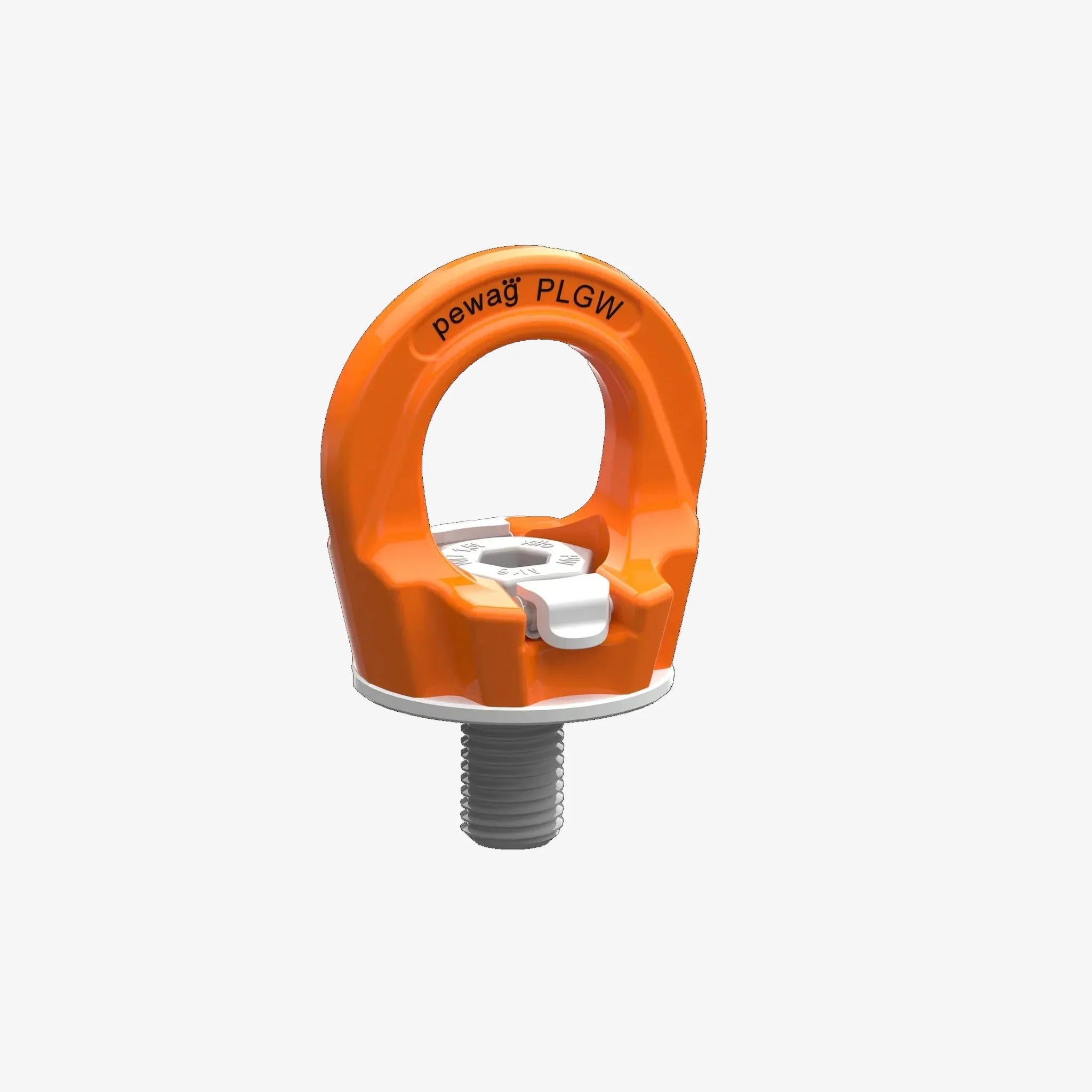

Pewag PLGW SUPREME to światowej klasy punkt mocujący do podnoszenia ładunków. Ten opatentowany system typu „gamma” wprowadza przełomowe rozwiązanie – montaż i demontaż można wykonać wyłącznie ręcznie, bez użycia klucza czy innych narzędzi. To idealny wybór dla zakładów, w których liczy się szybkość, efektywność oraz bezkompromisowe bezpieczeństwo podczas podnoszenia i transportu ładunków.
Najważniejsze zalety i innowacje
System SUPREME (bez użycia narzędzi)
Dzięki unikalnemu mechanizmowi z zintegrowaną śrubą i ruchomym kluczem umieszczonym w korpusie punktu mocującego, model PLGW Supreme można dokręcić wyłącznie ręką. Po dokręceniu klucz zostaje zabezpieczony, a ucho może swobodnie obracać się o 360° zgodnie z kierunkiem działania siły.

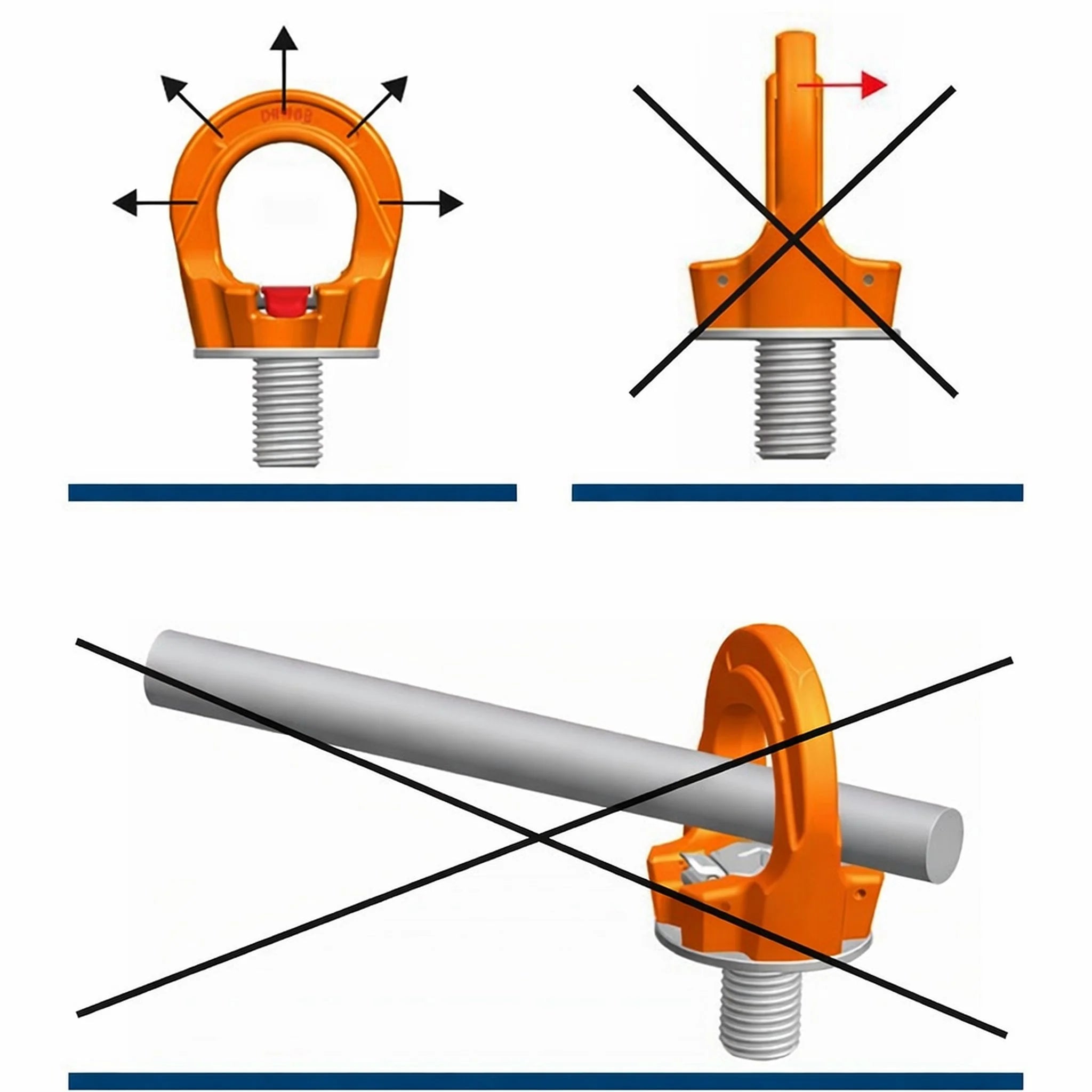

Obrót 360°
Punkt mocujący jest w pełni obrotowy, co umożliwia jego idealne ustawienie w kierunku obciążenia i eliminuje ryzyko niezamierzonego poluzowania śruby podczas pracy.
Wysoka nośność w każdym kierunku
Konstrukcja wykonana z wysokogatunkowej stali zapewnia wysokie dopuszczalne obciążenie robocze (WLL) przy zachowaniu kompaktowych wymiarów.
Wysoka jakość śruby
Śruba jest w 100% kontrolowana pod kątem pęknięć, a w razie potrzeby może zostać wymieniona, co wydłuża żywotność całego punktu mocującego.
Ochrona przed korozją
Specjalna powłoka ochronna zapewnia doskonałą odporność na korozję, nawet w wymagających warunkach eksploatacji.
Parametry techniczne
- Typ: PLGW Supreme (wersja do dokręcania ręcznego)
- Współczynnik bezpieczeństwa: 4:1
- Zakres temperatur pracy: od -40°C do +200°C (przy zachowaniu 100% nośności)
- Identyfikacja: każdy egzemplarz posiada indywidualny numer seryjny oraz oznaczenie nośności
- Normy i zgodność: zgodny z wymaganiami Dyrektywy Maszynowej 2006/42/WE
Dlaczego warto wybrać Pewag PLGW SUPREME?
Podczas gdy standardowe punkty mocujące wymagają do montażu klucza imbusowego oraz dokręcenia z odpowiednim momentem, PLGW Supreme pozwala zaoszczędzić czas i uprościć pracę. Eliminuje konieczność szukania narzędzi na stanowisku pracy oraz zmniejsza ryzyko urazów wynikających z prowizorycznego montażu.
To rozwiązanie stanowi inwestycję w bezpieczeństwo, wydajność i płynność procesów produkcyjnych oraz logistycznych, zapewniając szybki montaż, niezawodne mocowanie i pełną gotowość do pracy nawet w wymagających warunkach przemysłowych.

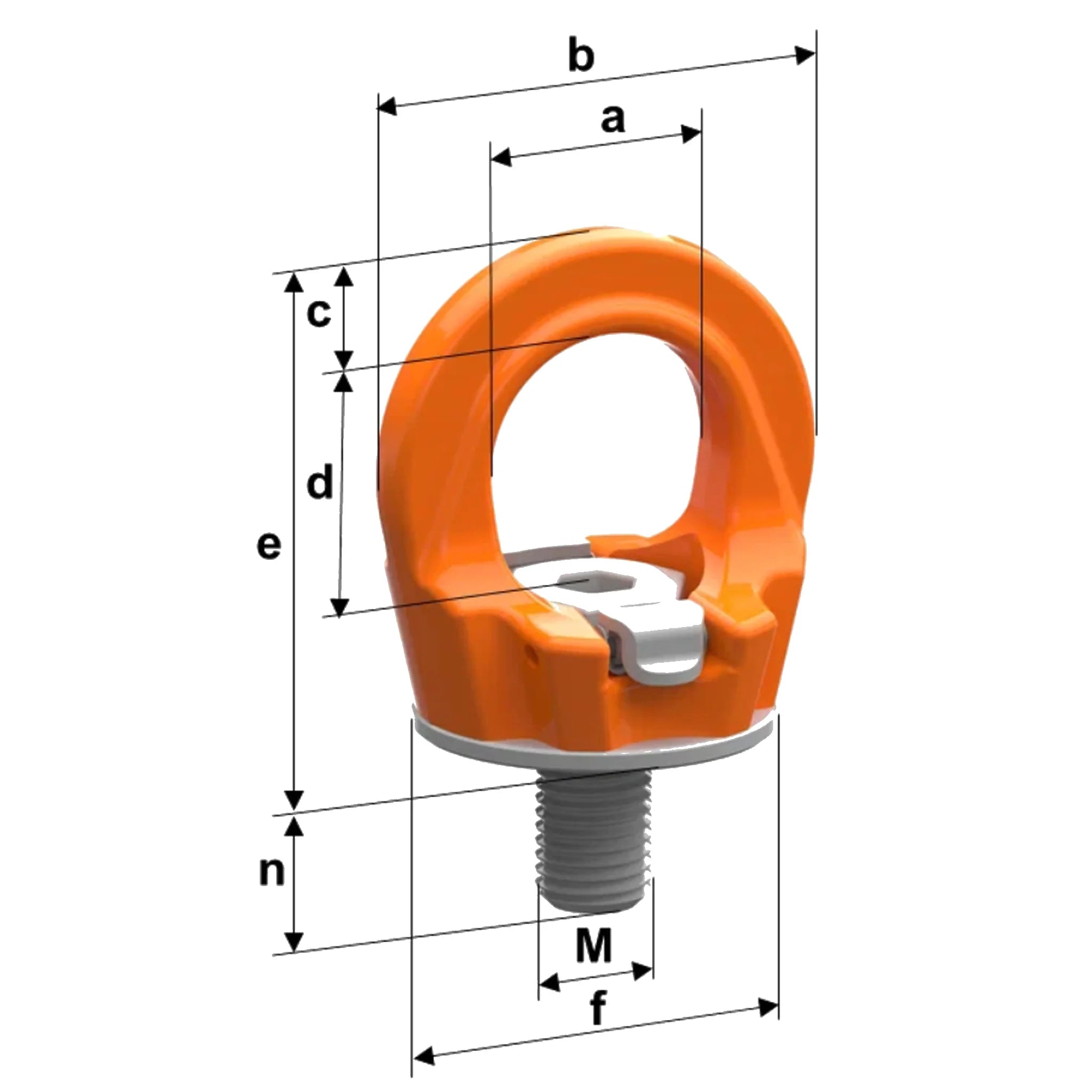

| Oznaczenie producenta | Gwint | Nośność | a | b | c | d | e | f | n | n max | Imbus | Masa |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PLGW Supreme 0,3 t | M8 | 300 kg | 25 mm | 45 mm | 10 mm | 27 mm | 53 mm | 35 mm | 15 mm | 90 mm | 6 mm | 0,20 kg |
| PLGW Supreme 0,5 t | M10 | 500 kg | 25 mm | 45 mm | 10 mm | 27 mm | 53 mm | 35 mm | 15 mm | 160 mm | 6 mm | 0,21 kg |
| PLGW Supreme 0,7 t | M12 | 700 kg | 30 mm | 55 mm | 12 mm | 32 mm | 63 mm | 43 mm | 20 mm | 160 mm | 8 mm | 0,29 kg |
| PLGW Supreme 1,5 t | M16 | 1 500 kg | 35 mm | 64 mm | 14 mm | 36 mm | 70 mm | 50 mm | 25 mm | 160 mm | 10 mm | 0,48 kg |
| PLGW Supreme 2,3 t | M20 | 2 300 kg | 40 mm | 73 mm | 16 mm | 41 mm | 81 mm | 54 mm | 30 mm | 160 mm | 12 mm | 0,58 kg |
| PLGW Supreme 3,2 t | M24 | 3 200 kg | 50 mm | 86 mm | 18 mm | 50 mm | 93 mm | 69 mm | 35 mm | – | 14 mm | 1,10 kg |
| PLGW Supreme 4,9 t | M30 | 4 900 kg | 60 mm | 110 mm | 25 mm | 60 mm | 114 mm | 90 mm | 45 mm | – | 17 mm | 2,20 kg |
| PLGW Supreme 7 t | M36 | 7 000 kg | 70 mm | 132 mm | 31 mm | 70 mm | 136 mm | 108 mm | 55 mm | – | 19 mm | 3,80 kg |
| PLGW Supreme 9 t | M42 | 9 000 kg | 80 mm | 152 mm | 36 mm | 72 mm | 153 mm | 126 mm | 65 mm | – | 22 mm | 5,70 kg |
| PLGW Supreme 12 t | M48 | 12 000 kg | 95 mm | 179 mm | 42 mm | 88 mm | 179 mm | 148 mm | 75 mm | – | 24 mm | 8,90 kg |
