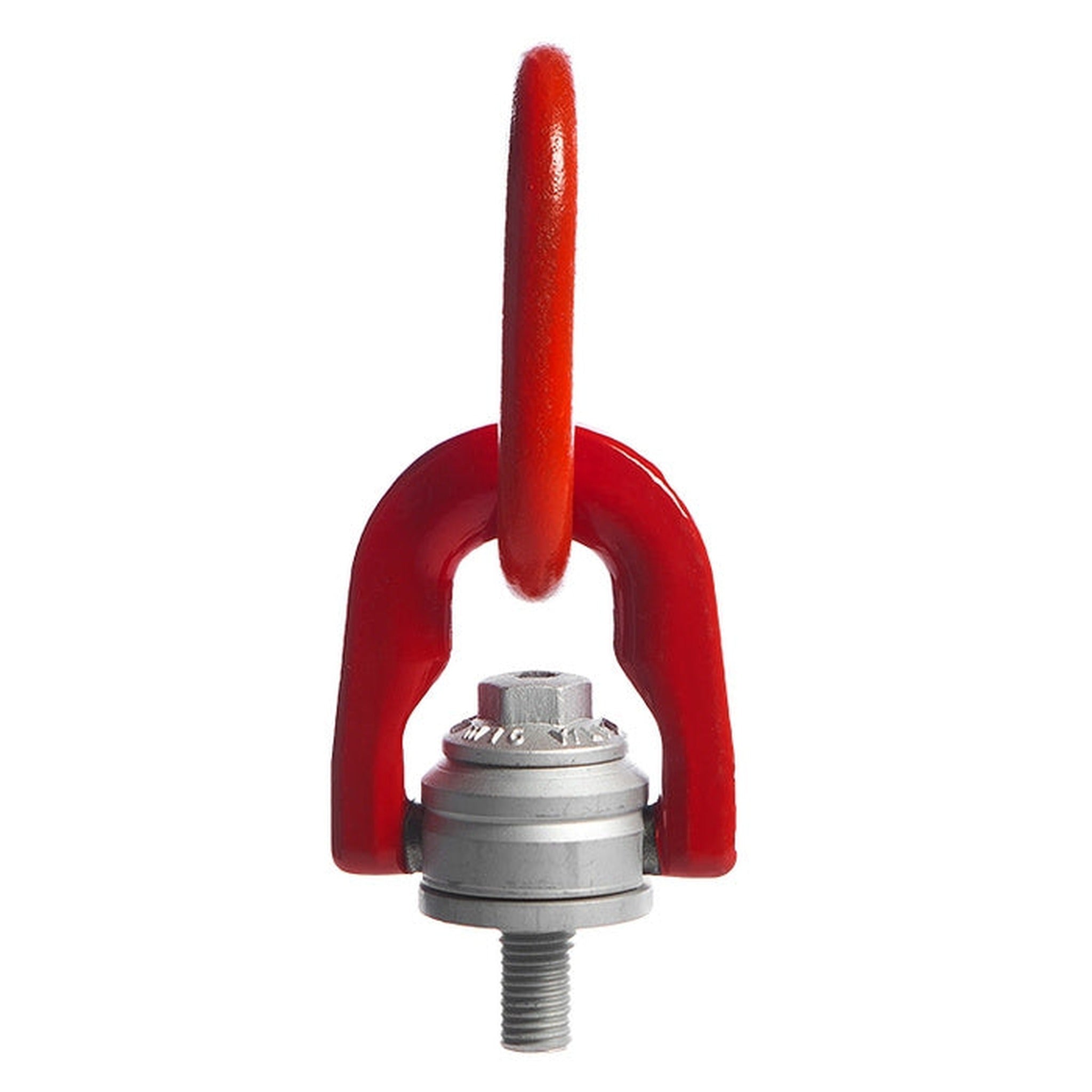

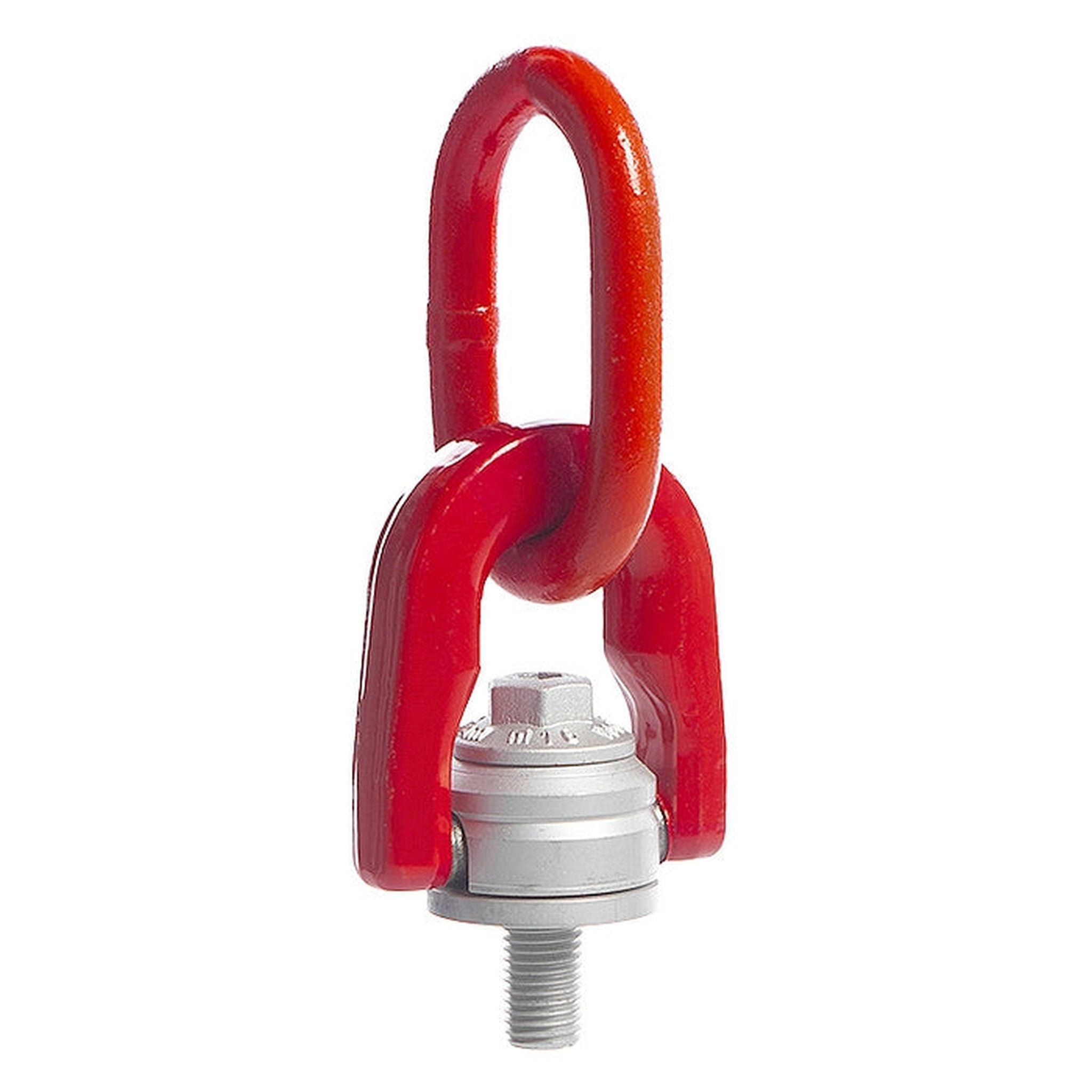

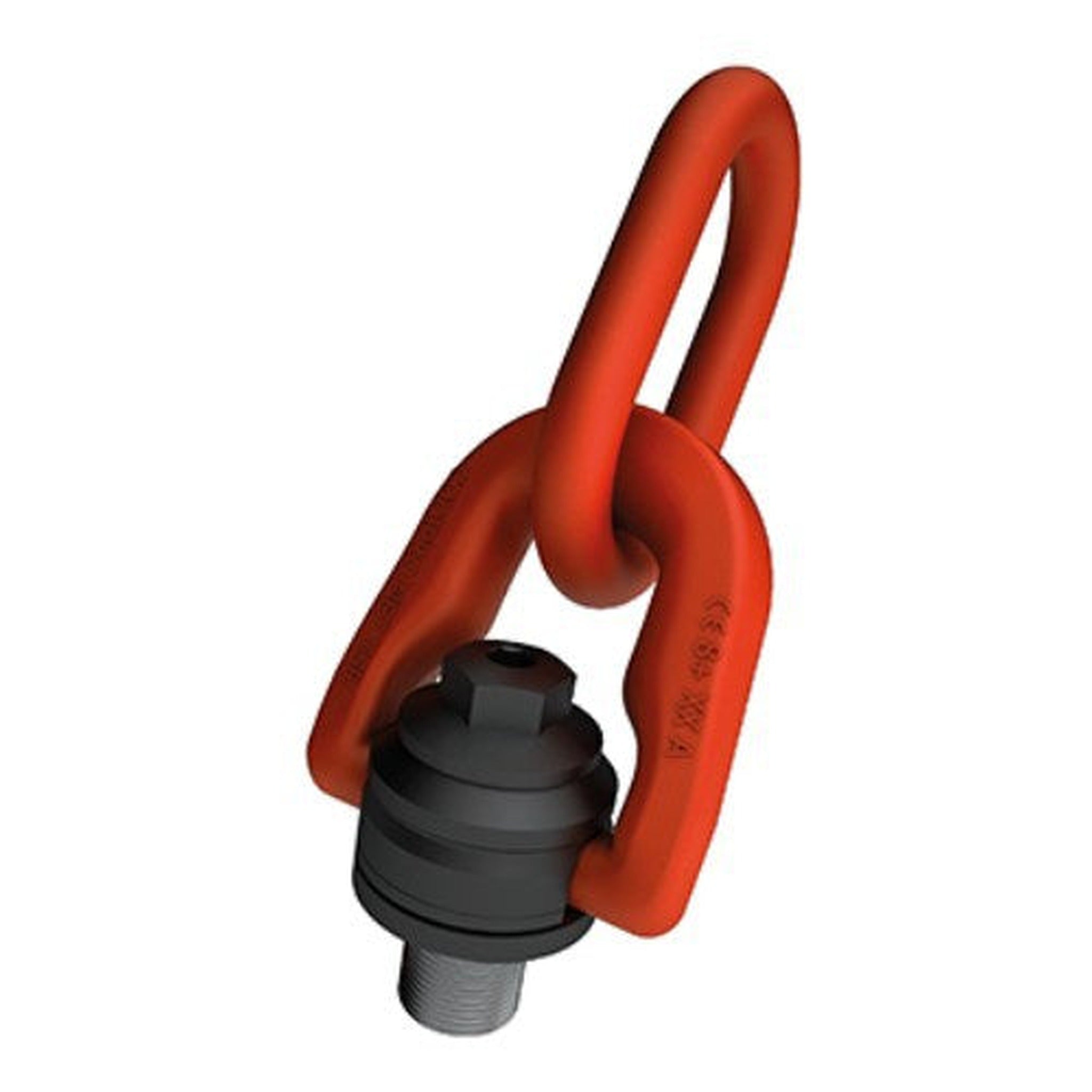

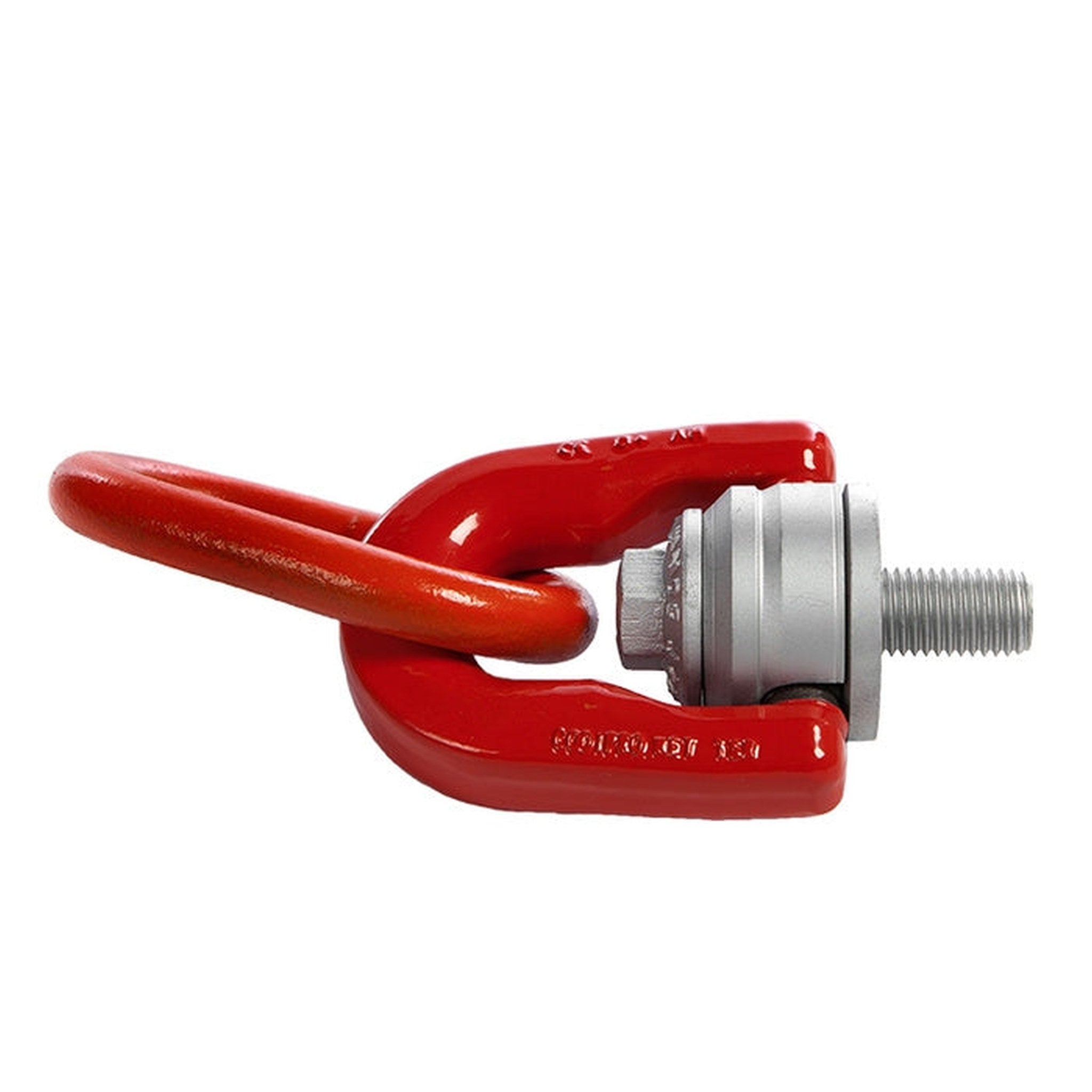

Potrójny punk mocujący obrotowy TSR UP - CODIPRO

CODIPRO  |  SKU: 092CO040-0008
Rozmiar, nośność
357,77 zł bez VAT
Wysyłka obliczana przy kasie.

Potrójny punk mocujący obrotowy TSR UP - CODIPRO

Punkt mocowania z łożyskiem, obrotowy nawet pod obciążeniem.

Ta sama ładowność we wszystkich kierunkach.
Każda sztuka ma unikalny numer.
Certyfikat 3.1 zgodnie z EN 10204 jest dostarczany z każdym produktem.
Wyprodukowano w EU.

Dostępne w rozmiarach M8 – M56 w standardzie (inne wersje na zamówienie).Można zamówić gwint o dowolnej długości – dostawa w bardzo krótkim czasie dostawy.
Można zamówić jedną sztukę, nie ma minimalnej ilości.
Nośność (WLL) od 0,3 t – 22 t.
Współczynnik bezpieczeństwa 5:1.

Materiał odpowiada klasie stali 8 (T8) (G80).

Potrójny punk mocujący obrotowy TSR UP - CODIPRO

Model Gwint SF 5:1 WLL L1 Moment S1 S2 A B C D E F G H Waga
--- (mm) t mm Nm mm mm mm mm mm mm mm mm mm mm kg
TSR M 8 M 8 (x1,25) 0,40 15 6 8 16 33 56 30 41 25 10 58 9,5 0,4
TSR M 10 M 10 (x1,50) 0,70 18 10 8 16 33 56 30 41 25 10 58 9,5 0,4
TSR M 12 M 12 (x1,75) 1,05 21 15 8 16 33 56 30 41 25 10 58 9,5 0,4
TSR M 14 M 14 (x2) 1,40 23 30 8 20 45 81 45 56 37 14 79 13,0 1,1
TSR M 16 M 16 (x2) 2,00 27 50 8 20 45 81 45 56 37 14 79 13,0 1,2
TSR M 18 M 18 (x2,5) 2,30 27 70 8 20 45 81 45 56 37 14 79 13,0 1,2
TSR M 20 M 20 (x2,5) 2,50 30 100 8 20 45 81 45 56 37 14 79 13,0 1,2
TSR M 22* M 22 (x2,5) 3,00 33 120 14 24 62 105 60 80 45 20 106 19,0 2,8
TSR M 24* M 24 (x3) 4,00 36 160 14 24 62 105 60 80 45 20 106 19,0 2,9
TSR M 27* M 27 (x3) 5,00 36 200 14 24 62 105 60 80 45 20 106 19,0 2,9
TSR M 30* M 30 (x3,5) 6,30 45 250 14 24 62 105 60 80 45 20 106 19,0 3,0
TSR M 36* M 36 (x4) 10,00 54 320 19 30 81 140 80 111 71 30 148 26,5 7,6
TSR M 42* M 42 (x4,5) 12,50 63 400 19 30 84 146 80 111 71 30 148 26,5 7,8

Model Gwint SF 4:1 WLL L1 Moment S1 S2 A B C D E F G H Waga
--- (mm) t mm Nm mm mm mm mm mm mm mm mm mm mm kg
TSR M 48 M 48 (x5) 20 68 600 19 30 100 178 110 135 90 42 180 33 17,5
TSR M 56 M 56 (x5,5) 22 78 600 19 30 104 184 110 135 90 42 190 33 18,0
