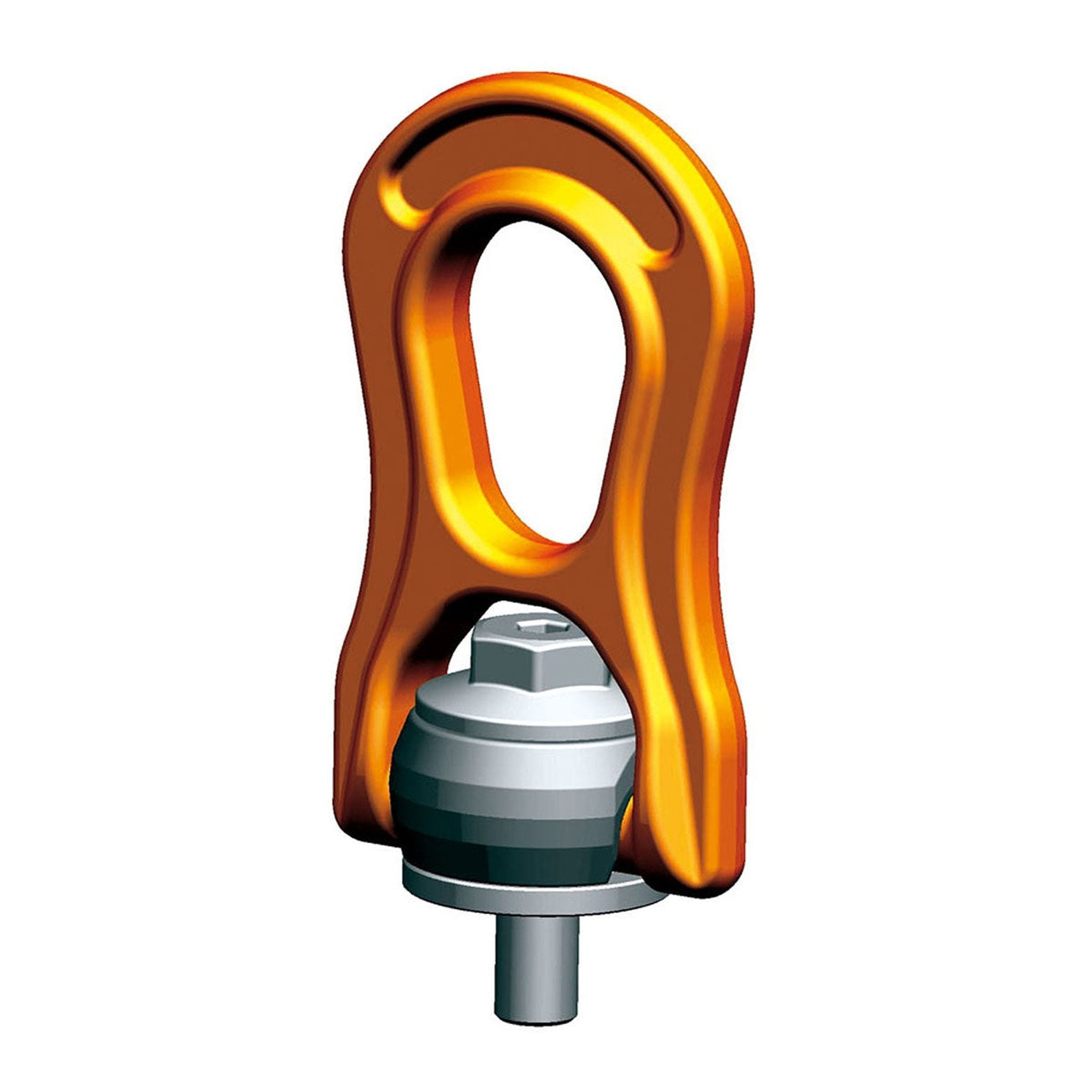

Punkt mocujący obrotowo uchylny wkręcany - PLBW - Pewag Winner Profilift

PEWAG  |  SKU: 092PE002-0008
Rozmiar, nośność
261,44 zł bez VAT
Wysyłka obliczana przy kasie.

Punkt mocujący obrotowo uchylny wkręcany - PLBW - Pewag Winner Profilift

Przykręcany punkt mocowania z pięciokrotnie większym bezpieczeństwem.

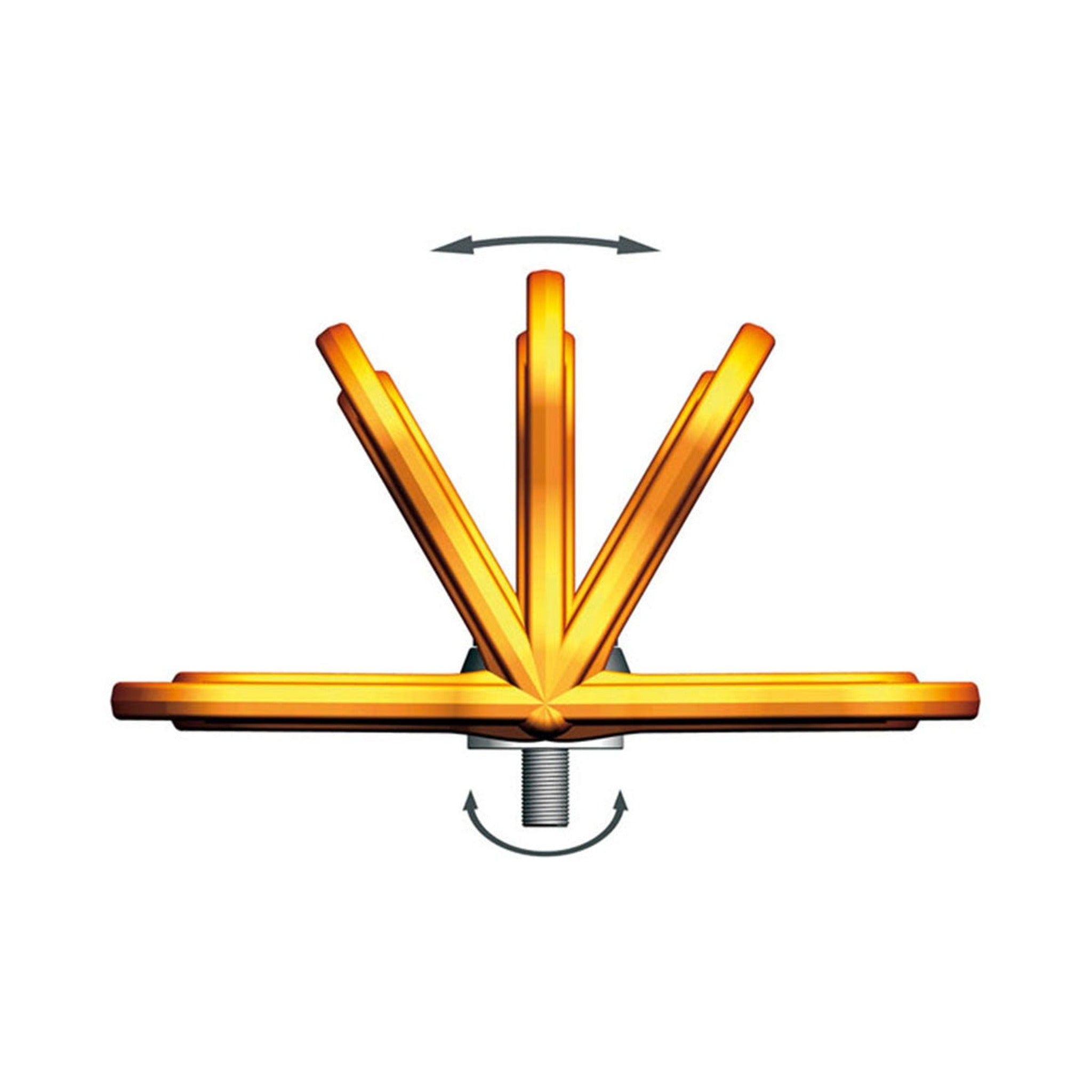

  • Obrotowy o 360°
  • Zwiększona nośność przy naprężeniu bezpośrednim

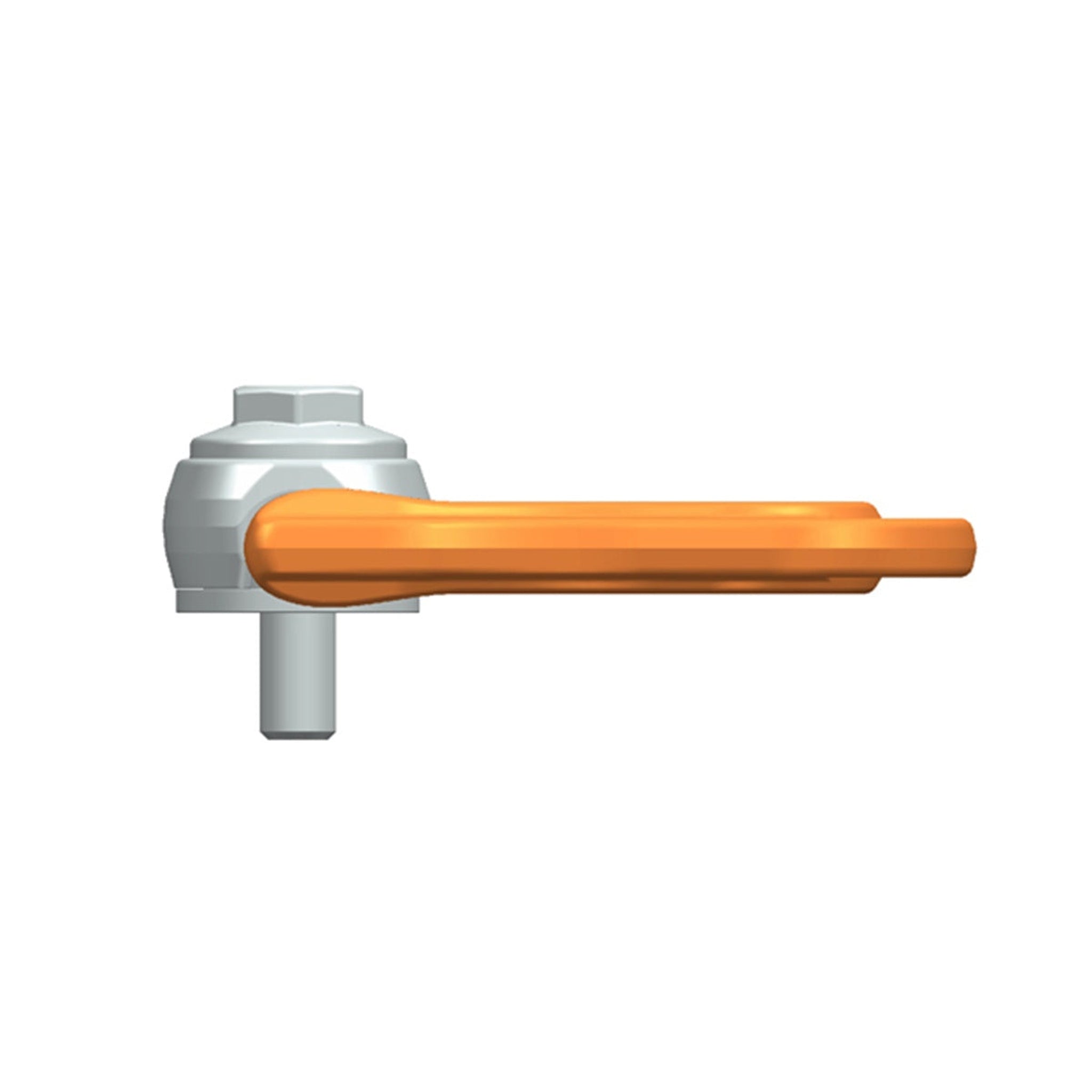

  • Składane ucho 180 °, utrzymuje się w pożądanej pozycji dzięki wymiennej sprężynie
  • Opatentowana, wymienna śruba specjalna w klasie wytrzymałości 10.9
  • Możliwość montażu za pomocą klucza sześciokątnego lub francuskiego

Punkty mocowania beta profilift są oznaczone indywidualnym numerem seryjnym, identyfikowalnością i nośnością dla większości metod zawieszania. W dozwolonych pozycjach pracy bezpieczeństwo odpowiada 5-krotnej ochronie.

PEWAG WINNER profilift beta jest dostępny z gwintami metrycznymi i UNC, ponieważ punkty mocowania z gwintem metrycznym są również dostępne w kilku specjalnych długościach. Tabelka z różnymi maksymalnymi obciążeniami w zależności od rodzaju zastosowania w stosunku do rodzaju urządzenia podnoszącego, liczby cięgni i kąta nachylenia znajduje się w instrukcji obsługi i jest zawarty w opakowaniu.

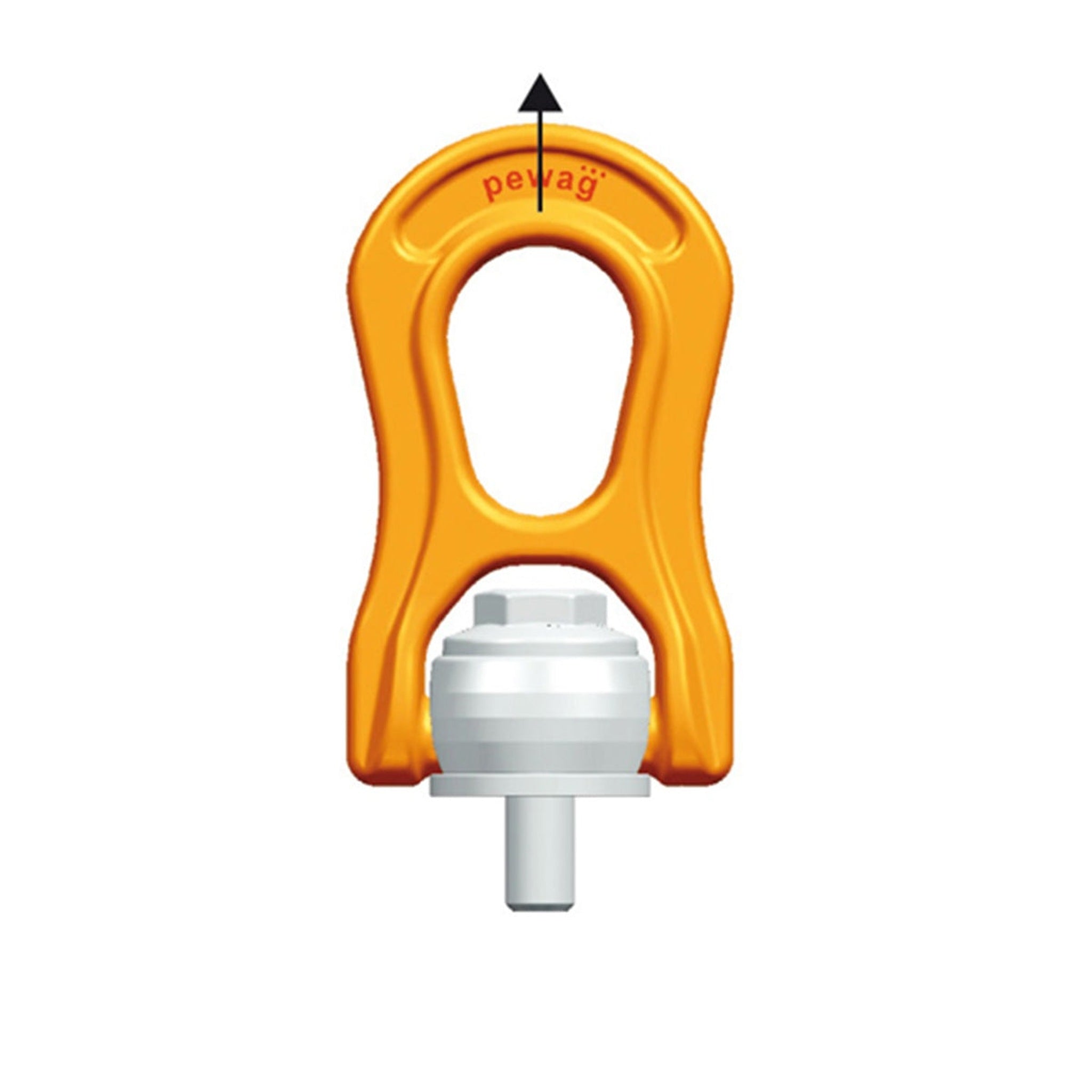

Dozwolony użytek

  • Nośność musi odpowiadać tabeli nośności.
  • We wskazanych kierunkach.

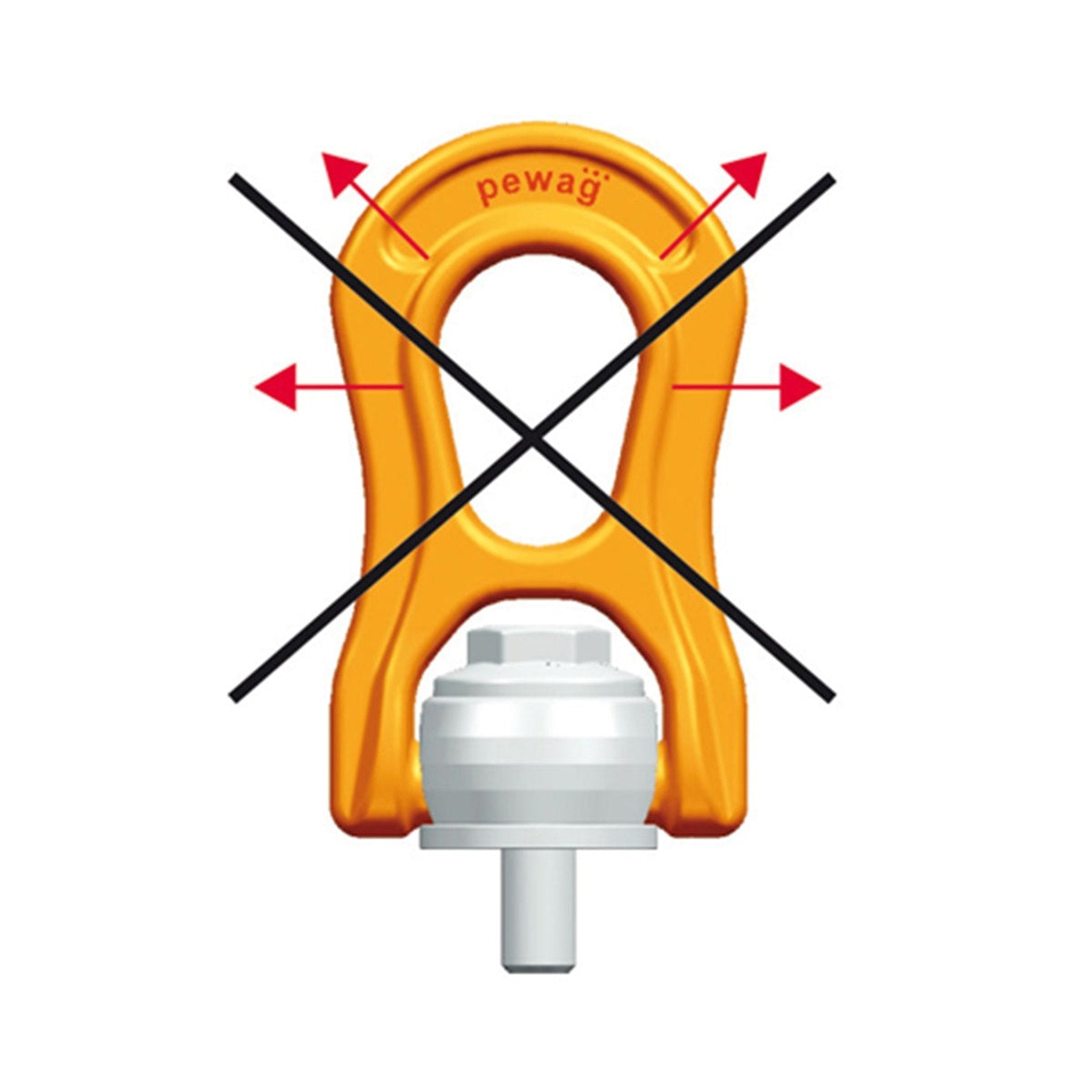

Niedopuszczalne użycie

Upewnij się, że podczas wieszania ładunek nie może wystąpić np.:

  • Kierunek ciągu jest zablokowany
  • Kierunek ciągu nie mieści się w przewidywanym obszarze

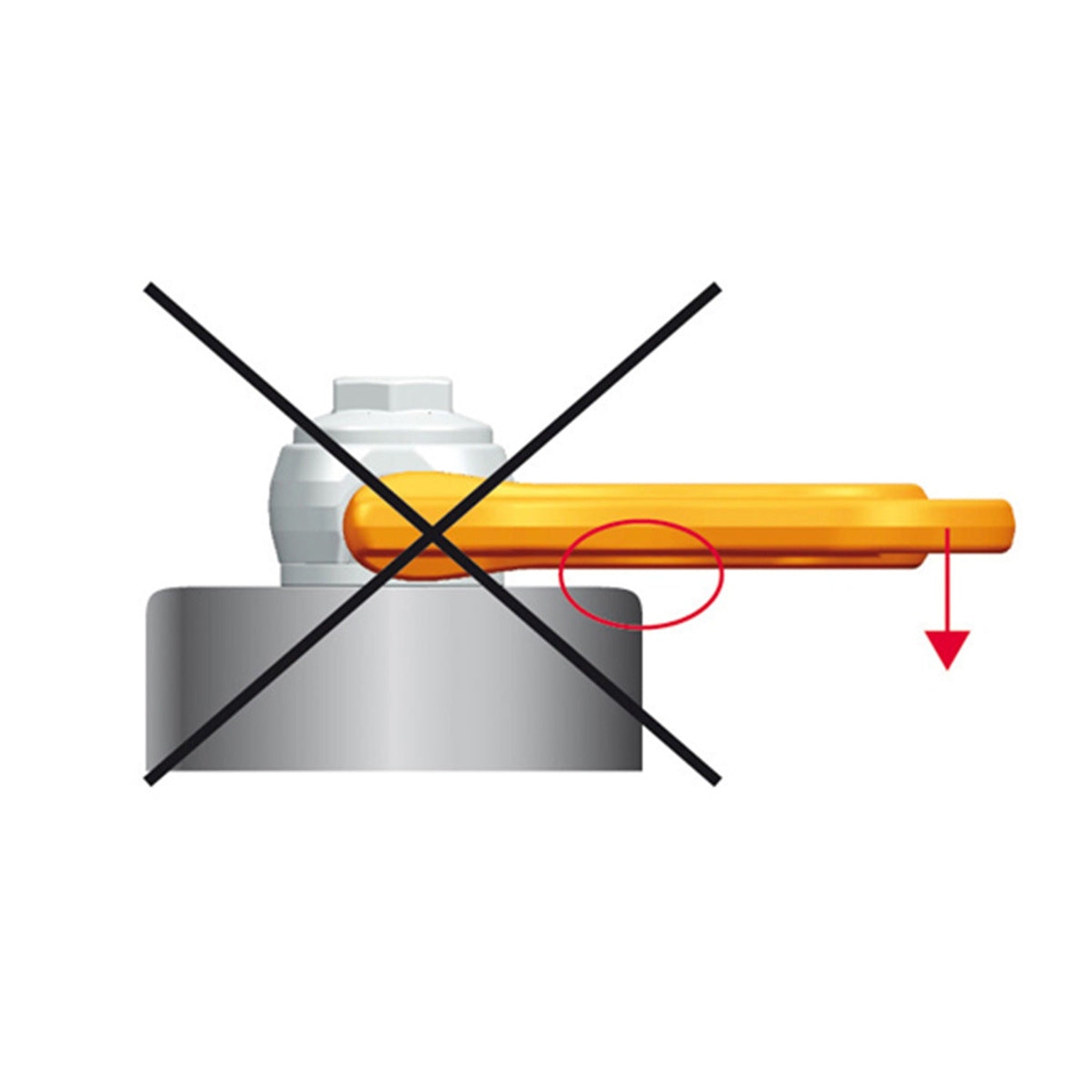

  • Ucho mocujące nie spoczywa na krawędzi ani ładunku

Ucho mocujące musi być obrócone w kierunku napięcia przed zawieszeniem - nie obracaj pod obciążeniem.

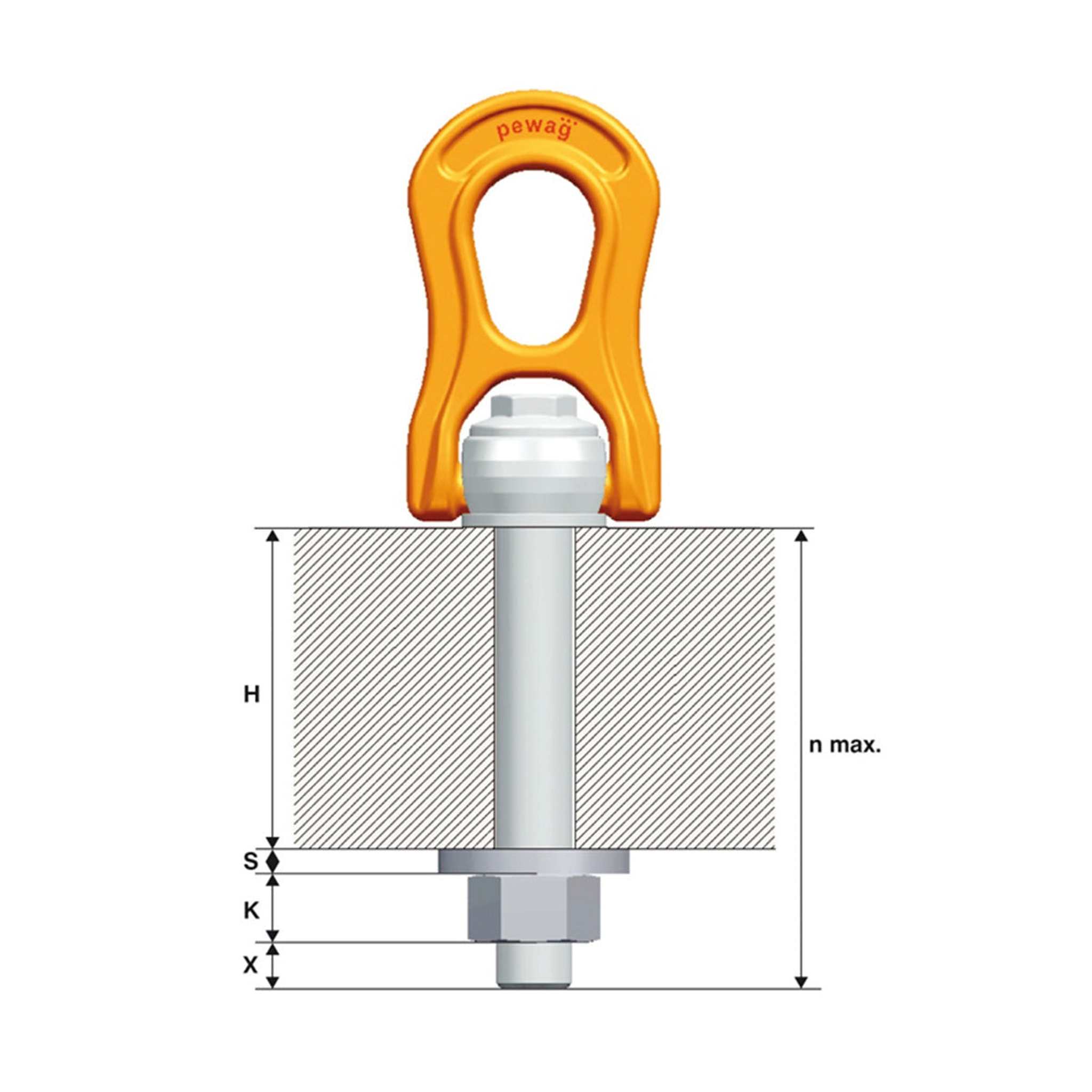

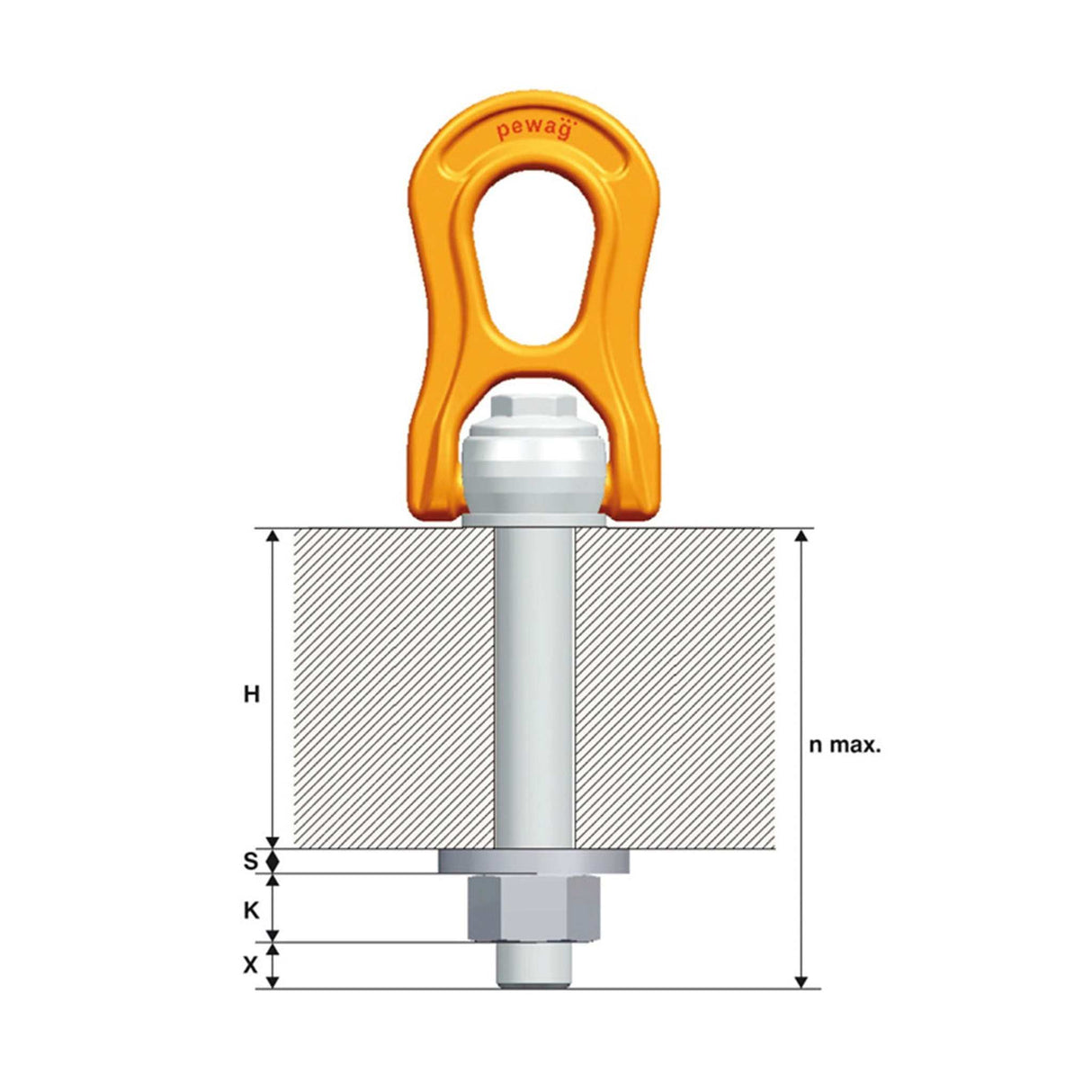

Obliczanie wymaganej długości gwintu (L):

L = H + W + K + X

H = wysokość materiału

S = wysokość podkładki

K = wysokość nakrętki (zależy od wielkości gwintu)

X = nakładanie się długości (dwukrotność skoku gwintu)

Punkt mocujący obrotowo uchylny wkręcany - PLBW - Pewag Winner Profilift

Model Gwint Dopuszczalne obciążanie robocze DOR a b c e f g h n n max Waga
--- mm kg mm mm mm mm mm mm mm mm mm kg
PLBW 0,3t M8 300 29 56 30 38 18 27 94 13 80 0,31
PLBW 0,6t M10 600 29 56 30 38 18 27 94 15 100 0,35
PLBW 1t M12 1000 29 56 30 38 18 27 94 17 180 0,37
PLBW 1,3t M14 1300 43 79 45 55 25 38 138 22 220 1,03
PLBW 1,6t M16 1600 43 79 45 55 25 38 138 24 260 1,04
PLBW 2t M18 2000 43 79 45 55 25 38 138 27 295 1,07
PLBW 2,5t M20 2500 43 79 45 55 25 38 138 30 335 1,08
PLBW 3t M22 3000 64 118 68 85 38 58 209 33 355 3,50
PLBW 4t M24 4000 64 118 68 85 38 58 209 36 355 3,60
PLBW 5t M27 5000 64 118 68 85 38 58 209 40 355 3,60
PLBW 6,3t M30 6300 64 118 68 85 38 58 209 45 355 3,70
PLBW 8t M33 8000 106 188 108 132 60 91 331 54 328 14,30
PLBW 10t M36 10000 106 188 108 132 60 91 331 59 328 14,40
PLBW 12,5t M42 12500 106 188 108 132 60 91 331 69 328 14,70
PLBW 15t M48 15000 106 188 108 132 60 91 331 74 328 15,00
