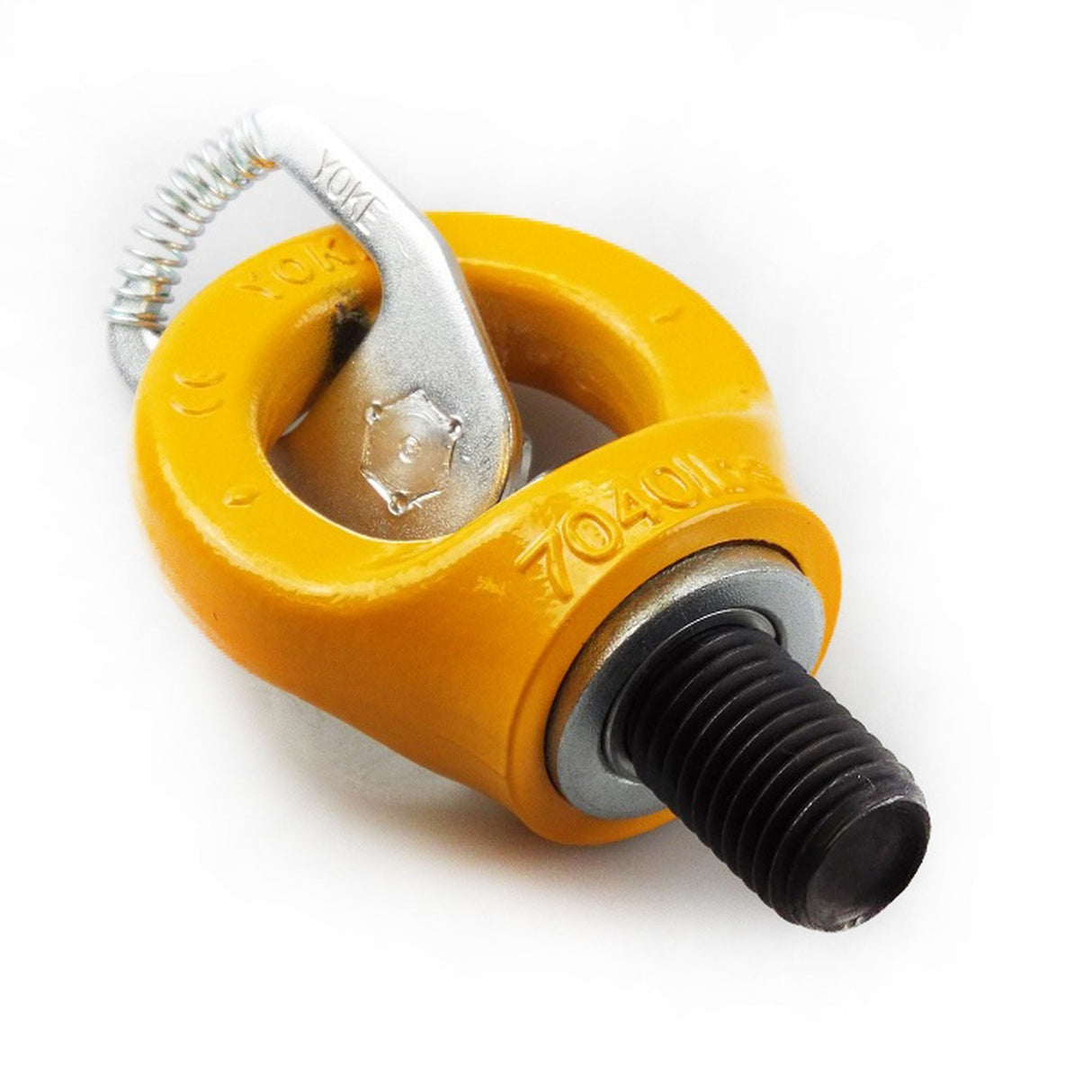

Punkt mocujący obrotowy z blokadą typ 291K, klasa 8, YOKE

YOKE  |  SKU: 092FA004-0012
Rozmiar, nośność
141,93 zł bez VAT
Wysyłka obliczana przy kasie.

Vázací body otočné o 360°.
Vyrobeno z kované, legované oceli.

Vyrobeno a testováno v souladu s EN1677-1.
Testováno na 2,5-násobek WLL. Únava materiálu testována na 1,5-násobek WLL.

Všechny zvedací body YOKE splňují nebo překračují všechny požadavky ASME B30.26! Certifikovány DGUV GS-OA 15-04.

Vázací bod otočný typ 291K, třída 8, YOKE

Vázací bod otočný typ 291K, třída 8, YOKE

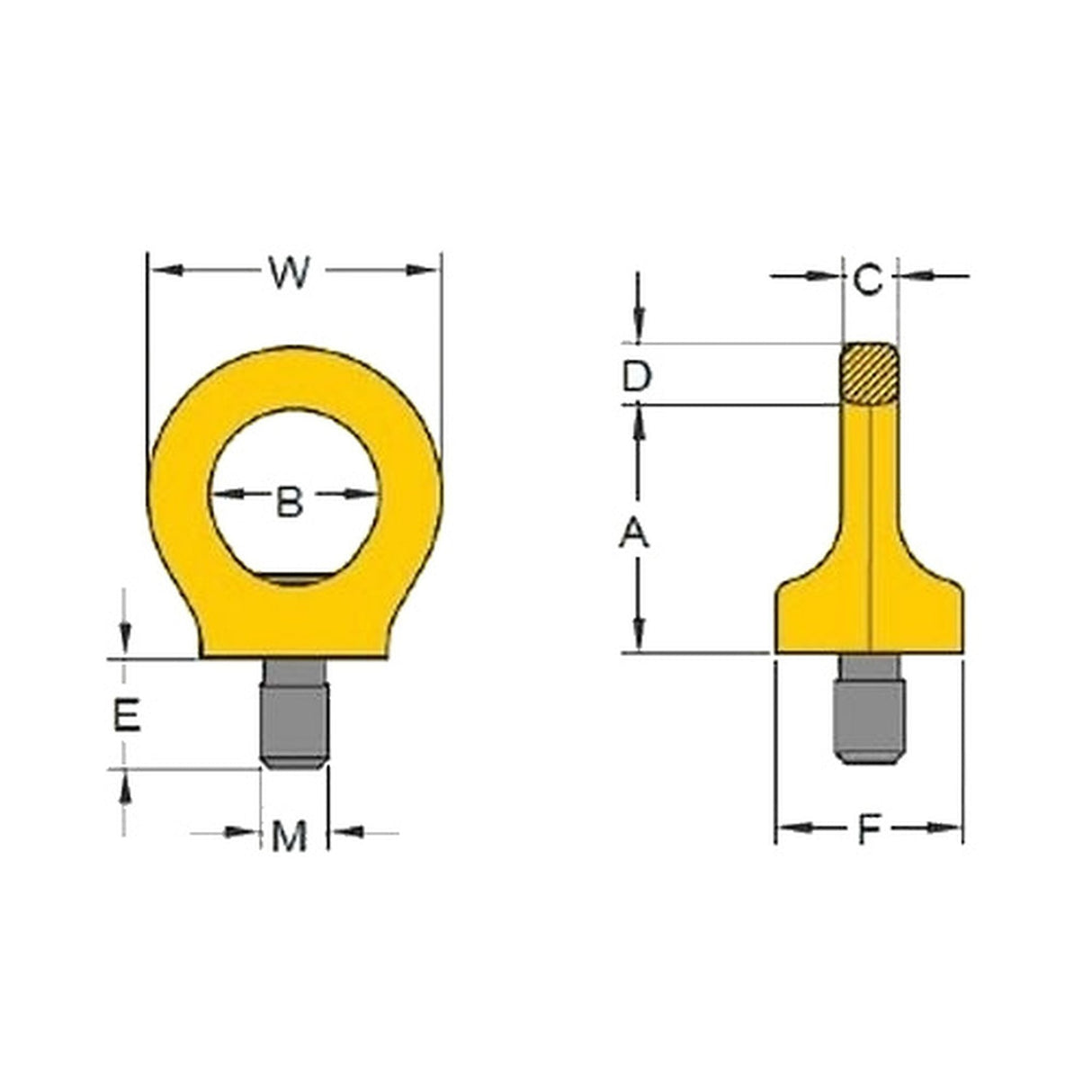

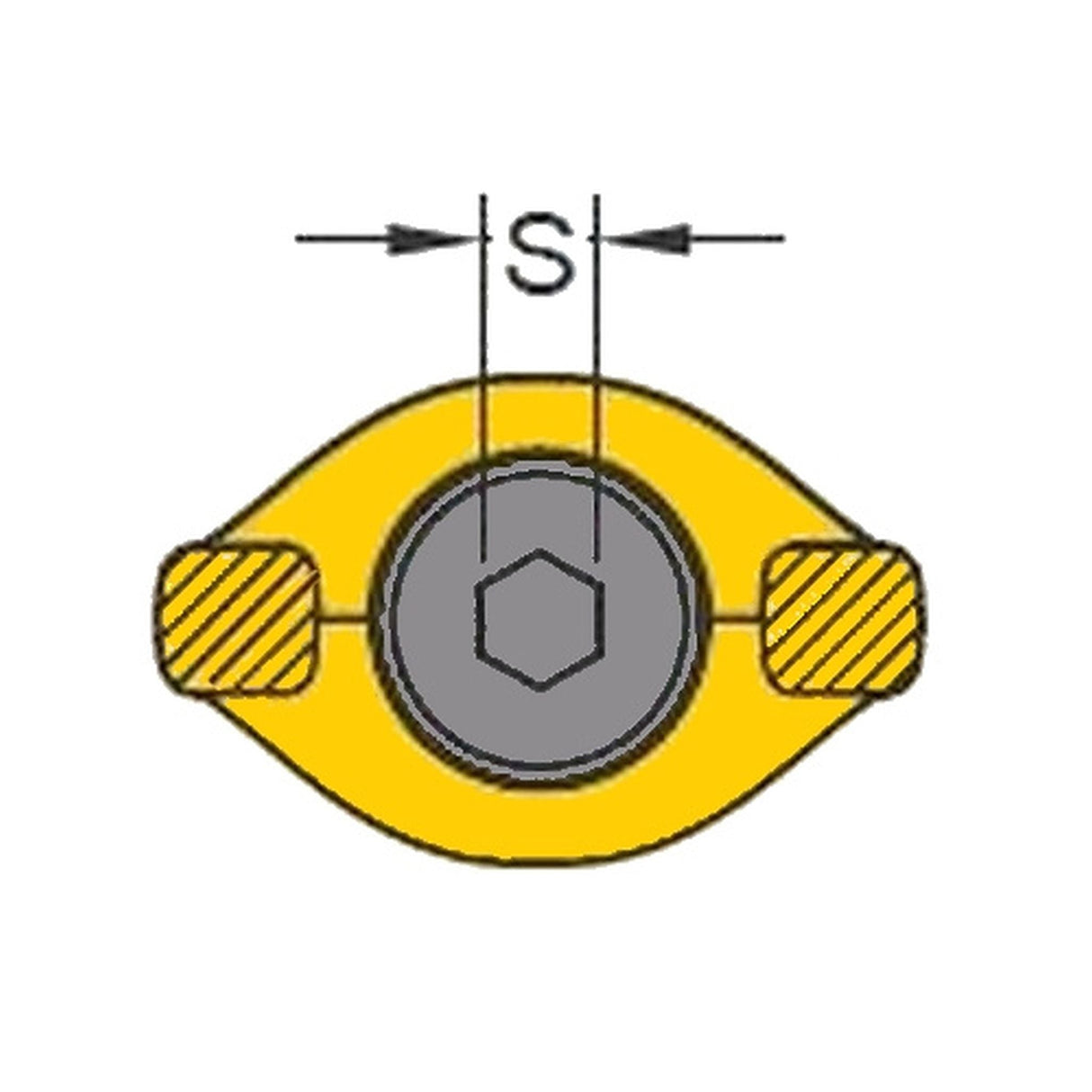

Velikost Nosnost (WLL) Závit A B C D F S W
--- t (mm) mm mm mm mm mm mm mm
3 0,30 (1) M 8 36 25 8 9 25 6 44
4 0,40 (1) M 10 36 25 8 9 25 6 44
7 0,75 (2) M 12 45 30 10 11 33 8 52
15 1,50 (4) M 16 52 35 14 13 35 10 61
23 2,30 (6) M 20 60 40 16 15 44 12 70
32 3,20 (8) M 24 72 48 19 18 52 14 84
45 4,50 (12) M 30 90 60 24 22 60 17 105
70 7,00 (16) M 36 109 72 29 27 76 22 126
90 9,00 (24) M 42 123 82 34 32 88 24 147
120 12,00 (32) M 48 144 94 38 37 104 27 168
140 12,00 (32) M 56 147 102 40 43 124 27 178
150 12,00 (32) M 64 147 102 40 43 124 27 178
YOKE

Punkt mocujący obrotowy z blokadą typ 291K, klasa 8, YOKE

Od 141,93 zł bez VAT

Vázací body otočné o 360°.
Vyrobeno z kované, legované oceli.

Vyrobeno a testováno v souladu s EN1677-1.
Testováno na 2,5-násobek WLL. Únava materiálu testována na 1,5-násobek WLL.

Všechny zvedací body YOKE splňují nebo překračují všechny požadavky ASME B30.26! Certifikovány DGUV GS-OA 15-04.

Vázací bod otočný typ 291K, třída 8, YOKE

Vázací bod otočný typ 291K, třída 8, YOKE

Velikost Nosnost (WLL) Závit A B C D F S W
--- t (mm) mm mm mm mm mm mm mm
3 0,30 (1) M 8 36 25 8 9 25 6 44
4 0,40 (1) M 10 36 25 8 9 25 6 44
7 0,75 (2) M 12 45 30 10 11 33 8 52
15 1,50 (4) M 16 52 35 14 13 35 10 61
23 2,30 (6) M 20 60 40 16 15 44 12 70
32 3,20 (8) M 24 72 48 19 18 52 14 84
45 4,50 (12) M 30 90 60 24 22 60 17 105
70 7,00 (16) M 36 109 72 29 27 76 22 126
90 9,00 (24) M 42 123 82 34 32 88 24 147
120 12,00 (32) M 48 144 94 38 37 104 27 168
140 12,00 (32) M 56 147 102 40 43 124 27 178
150 12,00 (32) M 64 147 102 40 43 124 27 178

Rozmiar, nośność

  • M12, 750kg
  • M16, 1500kg
  • M20, 2300kg
  • M24, 3200kg
  • M30, 4500kg
  • M36, 7000kg
  • M42, 9000kg
  • M48, 12000kg
  • M56, 12000kg
  • M64, 12000kg
