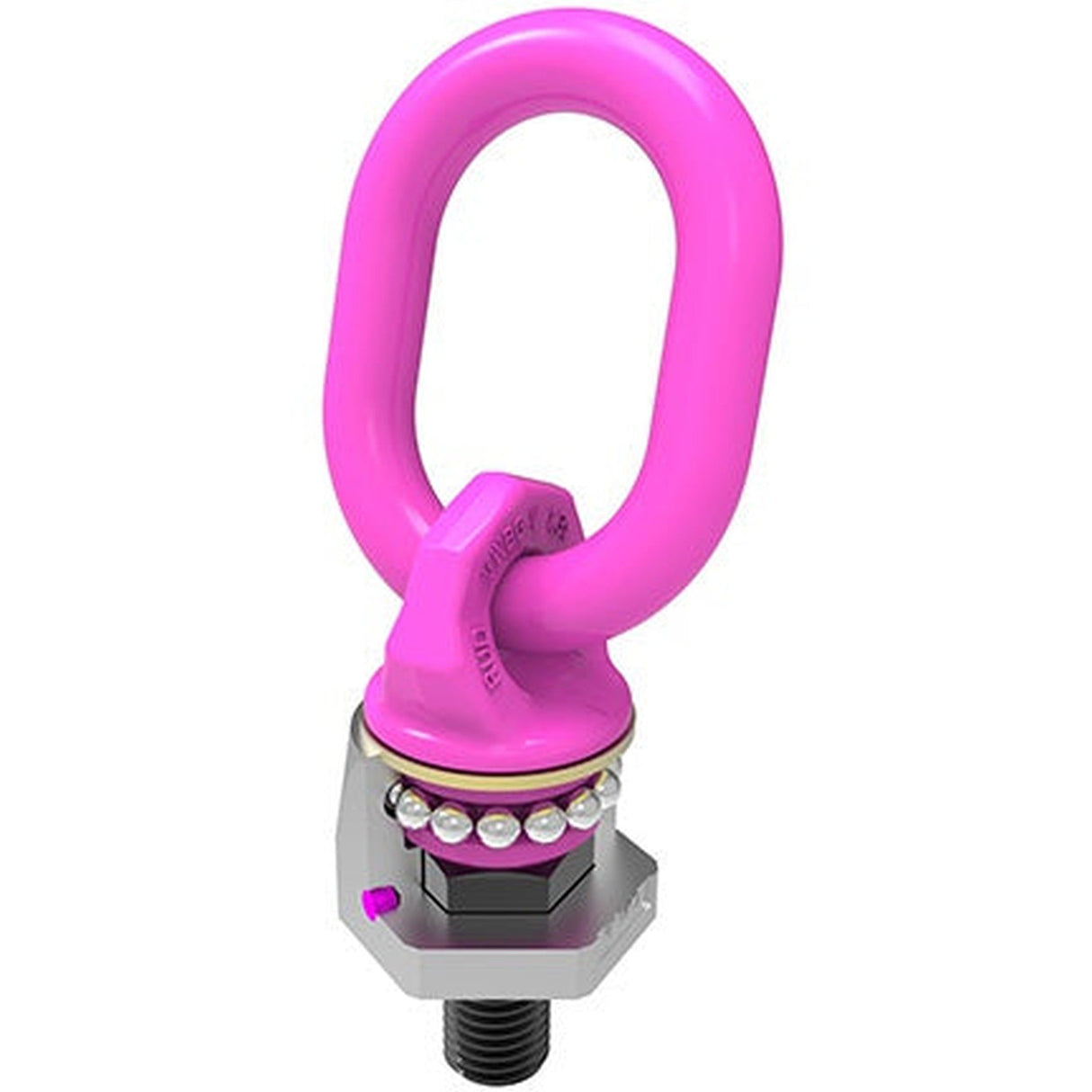

Punkt mocujący WBG-V - RUD

RUD  |  SKU: 092LR004-0008
Rozmiar, nośność
348,84 zł bez VAT
Wysyłka obliczana przy kasie.

Punkt mocujący WBG-V - RUD

Punkt mocujący WBG-V - RUD

Wymiar Dopuszczalne obciążanie robocze DOR T A B C D E F G M Waga
(mm) kg mm mm mm mm mm mm mm mm mm kg
M8 300 76 8 31 29 30,0 28 13 36 M8 0,18
M10 450 78 8 31 29 33,5 30 17 38 M10 0,29
M12 600 107 10 49 35 42,0 36 21 47 M12 0,41
M14 1000 114 13 46 38 48,0 41 21 56 M14 0,63
M16 1300 114 13 46 38 48,0 41 25 56 M16 0,69
M18 1800 137 13 54 35 62,0 55 27 67 M18 1,18
M20 2000 137 13 54 35 62,0 55 33 67 M20 1,42
M22 2000 137 13 54 35 62,0 55 33 67 M22 1,45
M24 3500 173 18 66 40 81,0 70 40 88 M24 2,63
M27 3500 173 18 66 40 81,0 70 41 88 M27 2,65
M30 5000 221 22 90 50 99,0 85 50 106 M30 5,09
RUD

Punkt mocujący WBG-V - RUD

Od 348,84 zł bez VAT

Punkt mocujący WBG-V - RUD

Punkt mocujący WBG-V - RUD

Wymiar Dopuszczalne obciążanie robocze DOR T A B C D E F G M Waga
(mm) kg mm mm mm mm mm mm mm mm mm kg
M8 300 76 8 31 29 30,0 28 13 36 M8 0,18
M10 450 78 8 31 29 33,5 30 17 38 M10 0,29
M12 600 107 10 49 35 42,0 36 21 47 M12 0,41
M14 1000 114 13 46 38 48,0 41 21 56 M14 0,63
M16 1300 114 13 46 38 48,0 41 25 56 M16 0,69
M18 1800 137 13 54 35 62,0 55 27 67 M18 1,18
M20 2000 137 13 54 35 62,0 55 33 67 M20 1,42
M22 2000 137 13 54 35 62,0 55 33 67 M22 1,45
M24 3500 173 18 66 40 81,0 70 40 88 M24 2,63
M27 3500 173 18 66 40 81,0 70 41 88 M27 2,65
M30 5000 221 22 90 50 99,0 85 50 106 M30 5,09

Rozmiar, nośność

  • M8, 300kg
  • M10, 450kg
  • M12, 600kg
  • M16, 1300kg
  • M20, 2000kg
  • M24, 3500kg
  • M30, 5000kg
