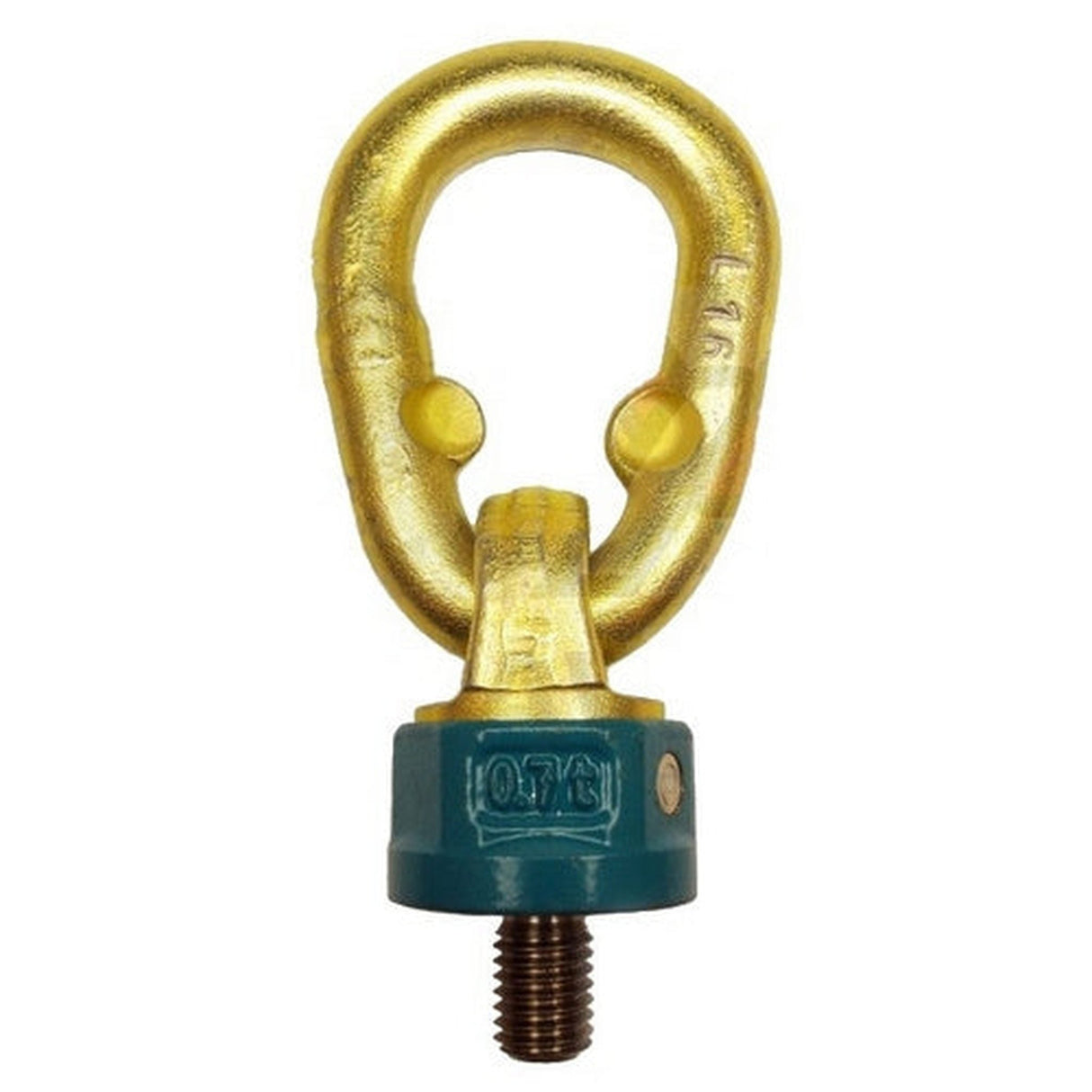

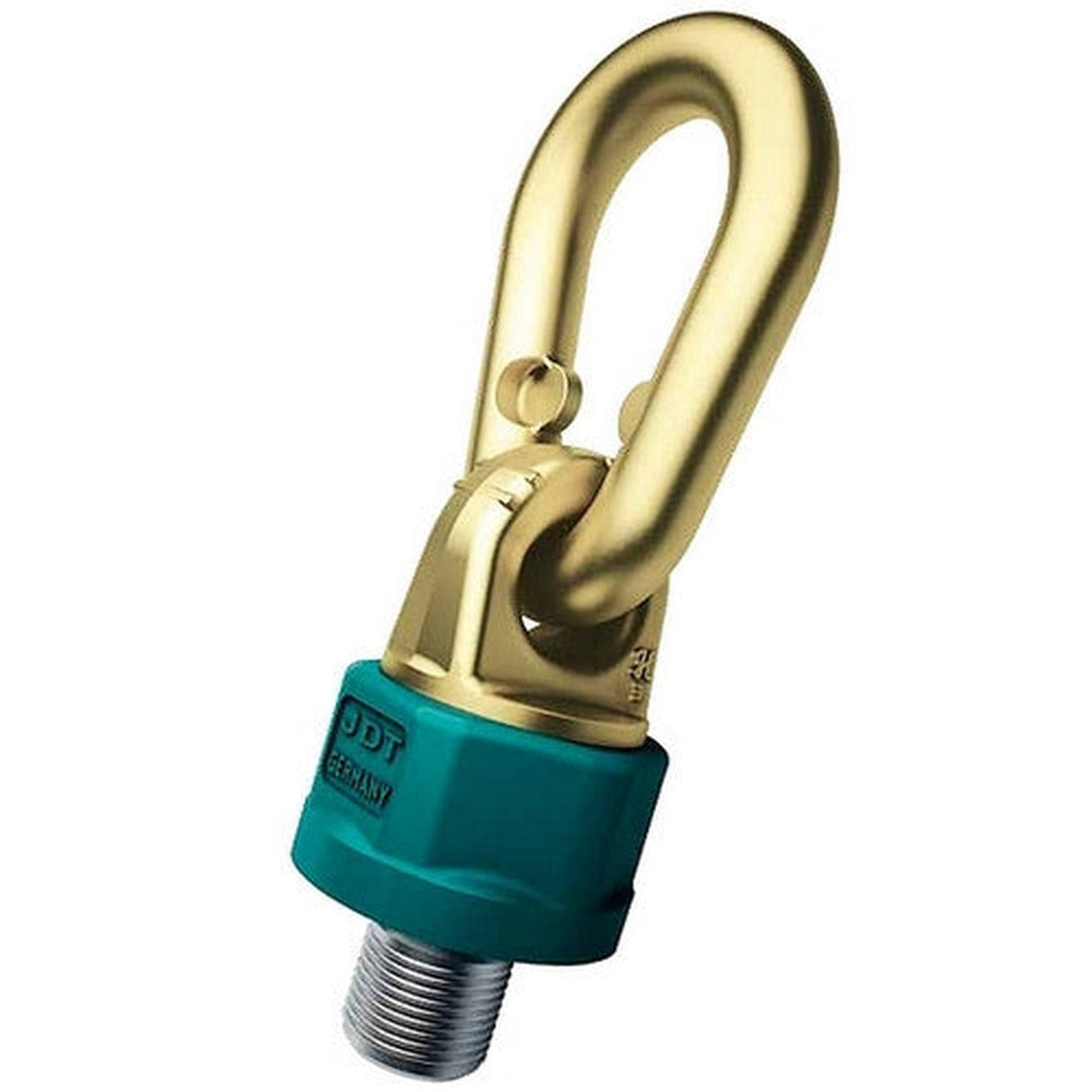

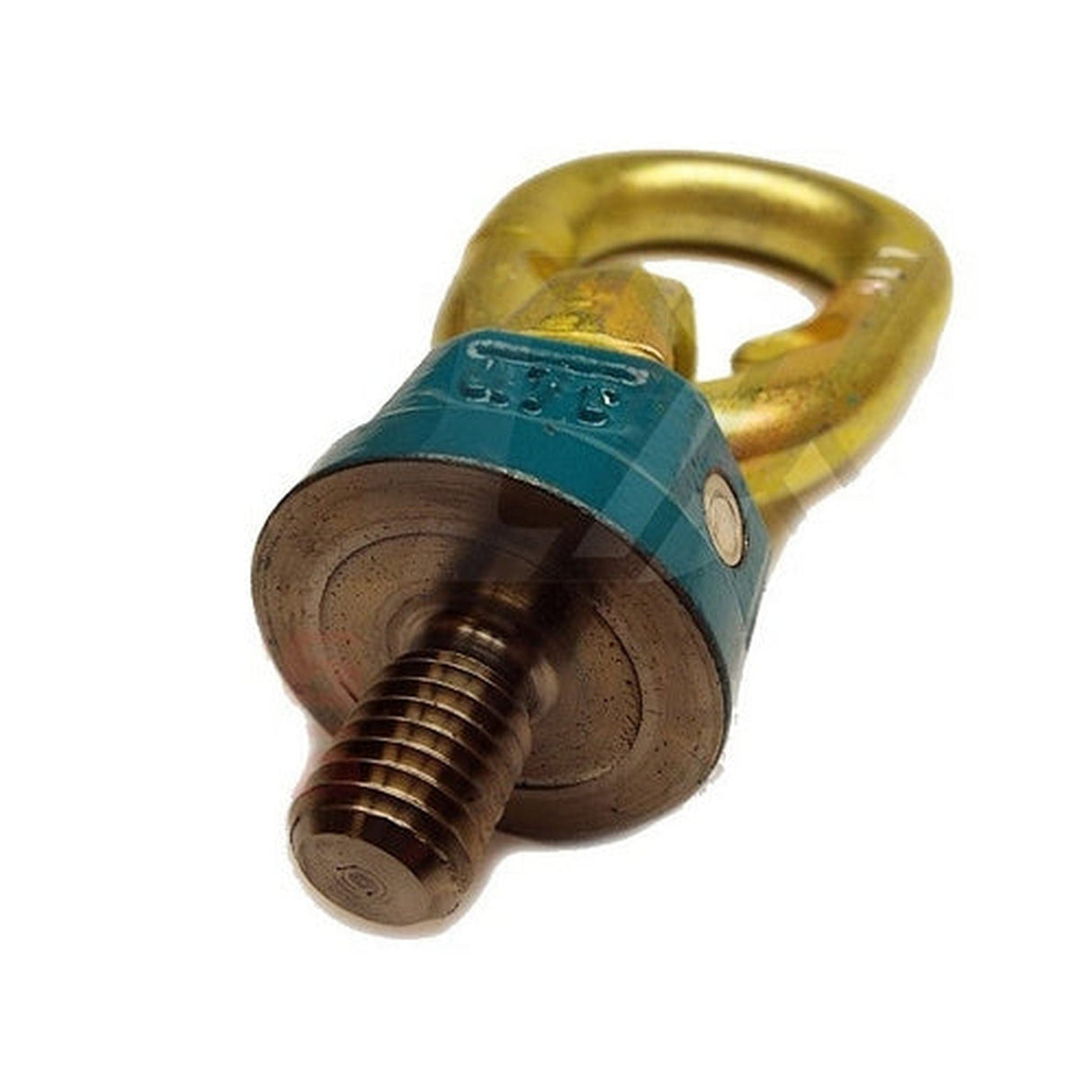

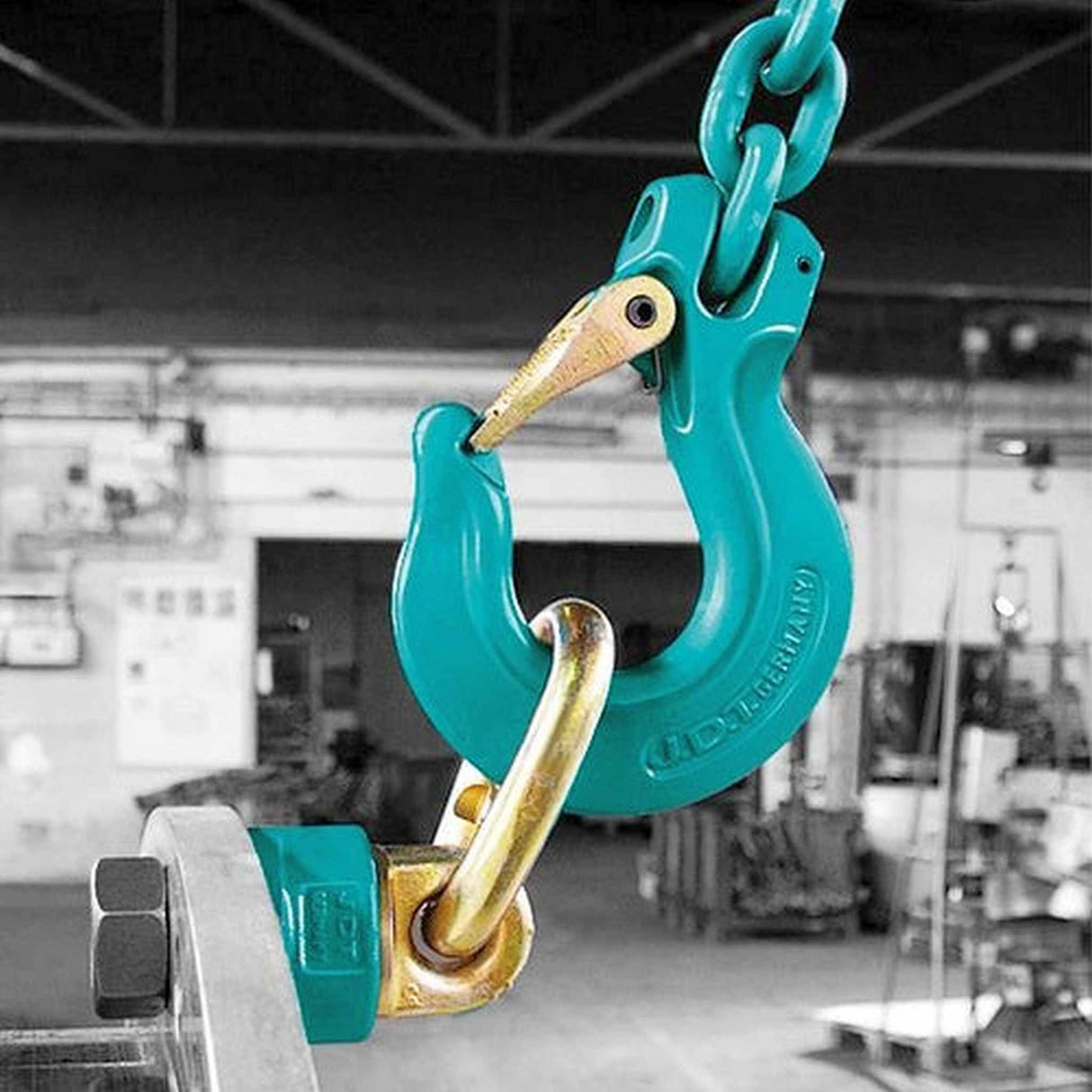

Punkt mocujący z gwintem Theipa Point - TP, klasa 10
Obrotowe punkty mocowania TP wykonane są z materiałów klasy 10.
Należy do nowej generacji punktów mocujących JDT.

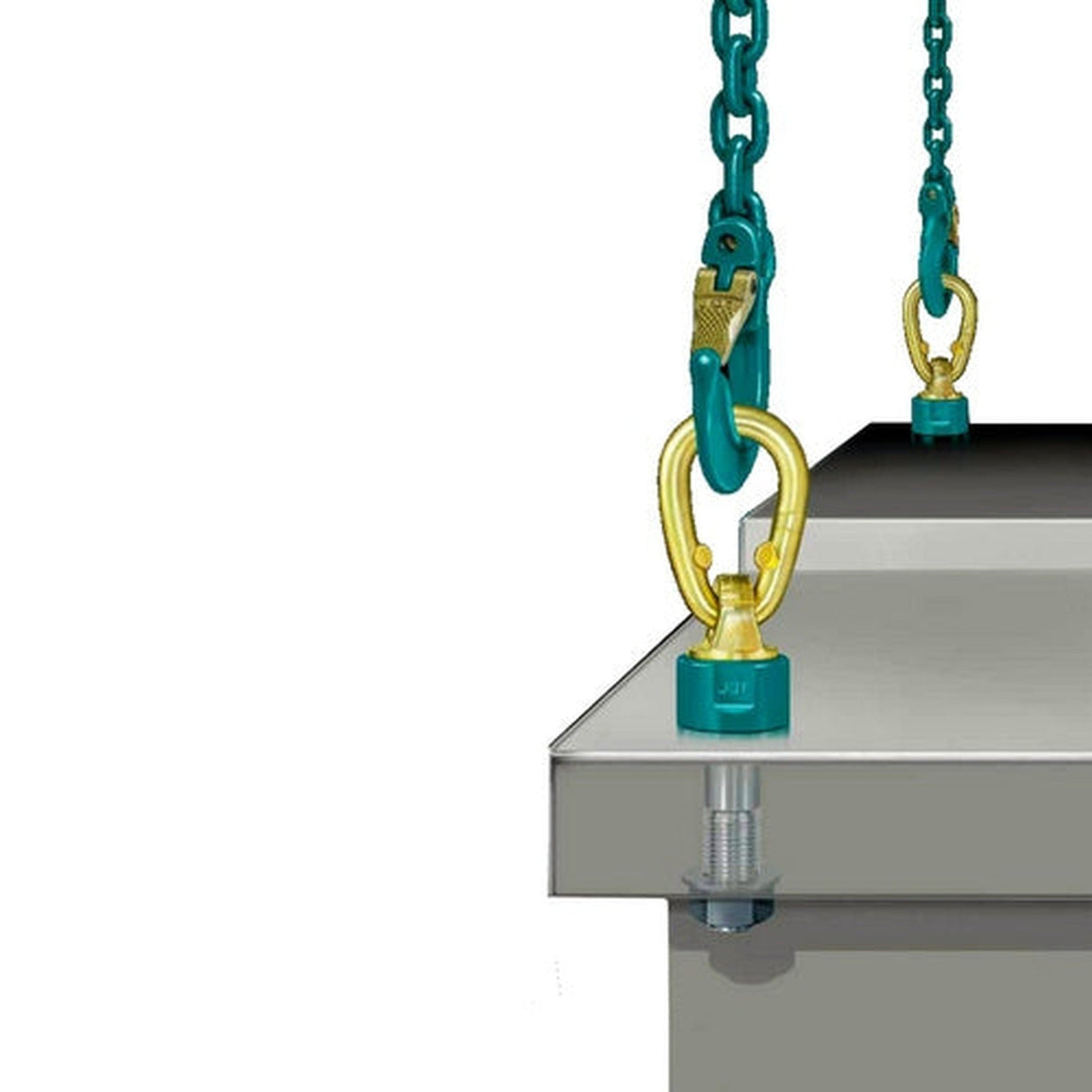

Montaż obrotowych punktów mocowania TP jest prosty dzięki sześciokątowi na korpusie punktu wiążącego.

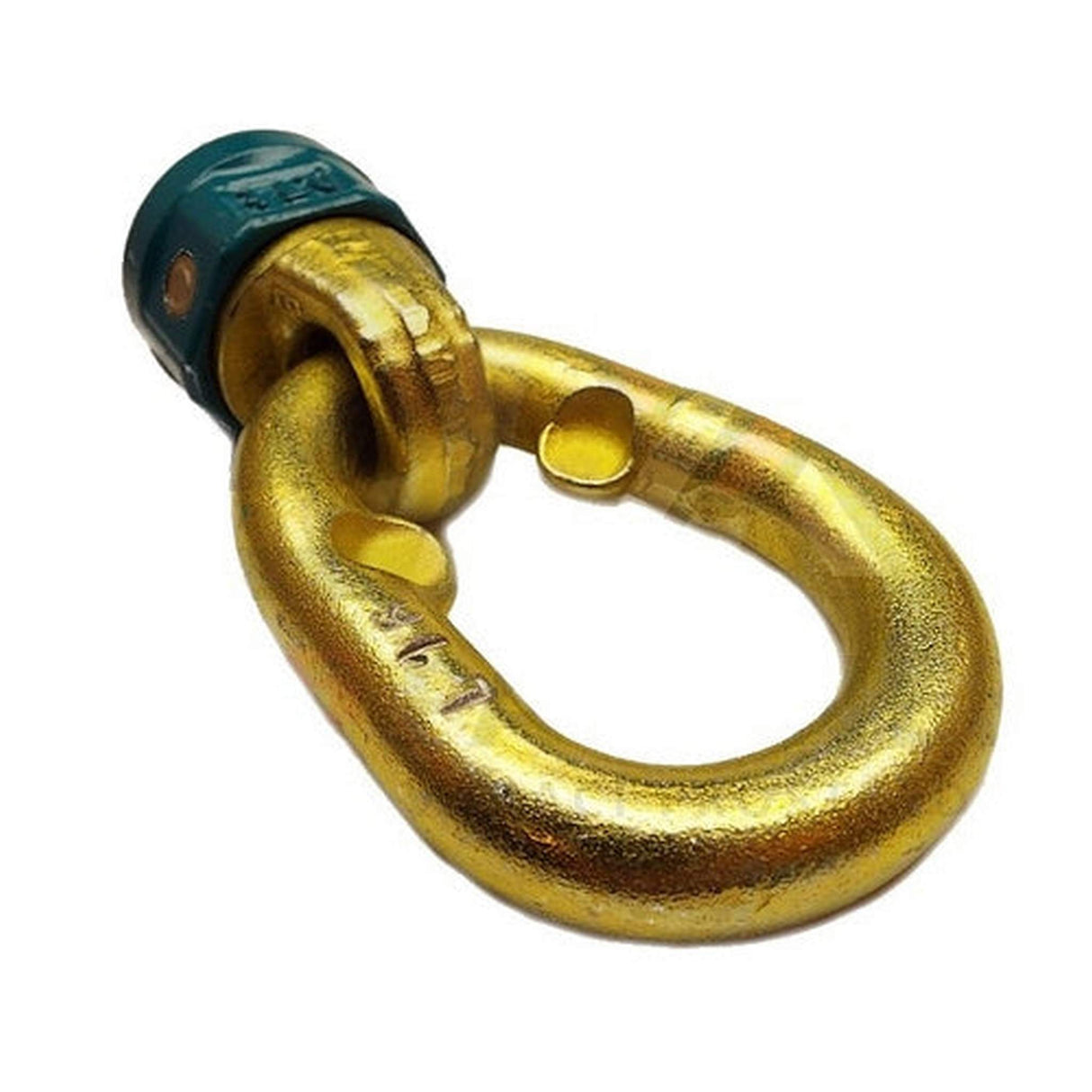

Zagłębienia na uchu do podnoszenia zapobiegają wirowaniu oka.

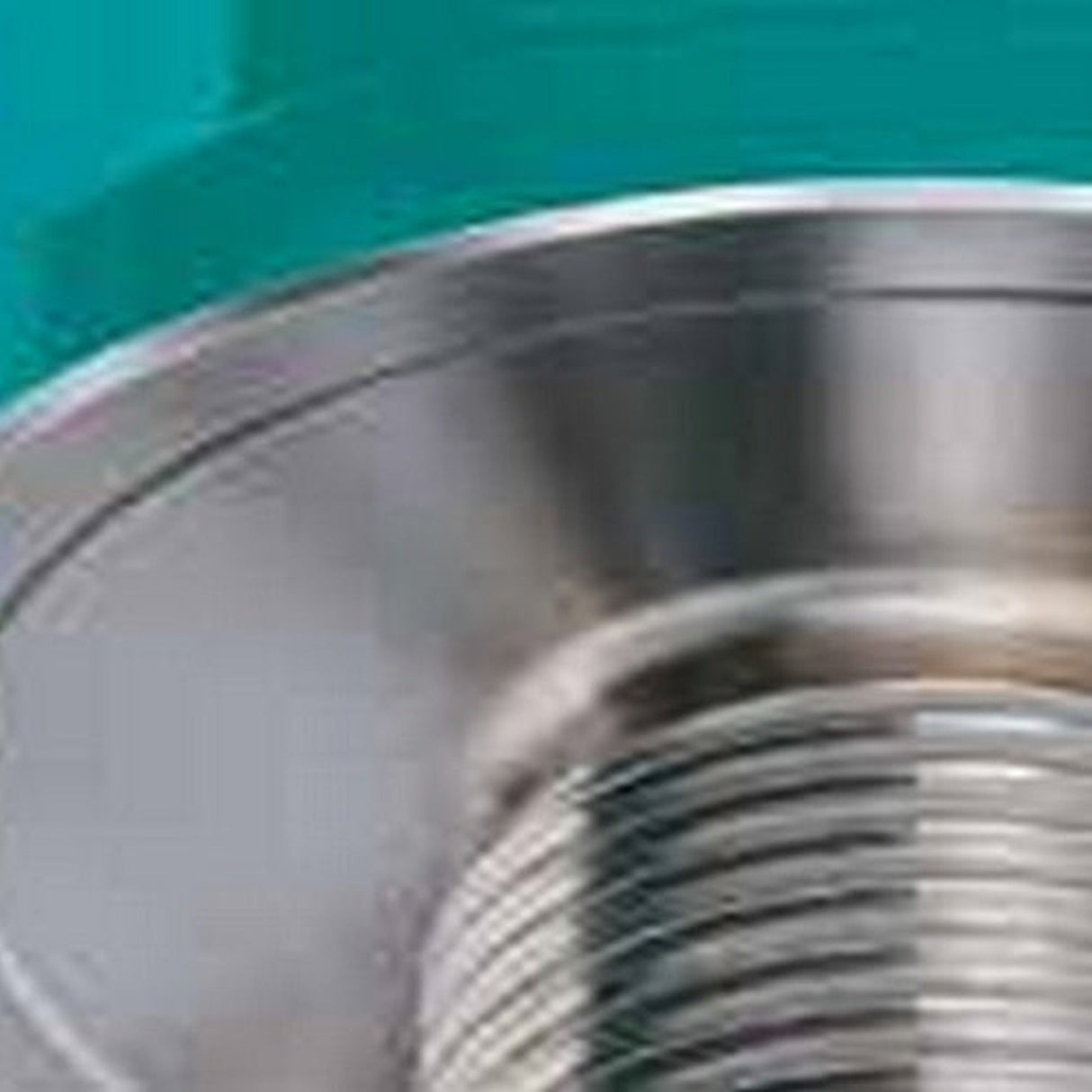

Punkty wiązania TP są galwanicznie zabezpieczone przed korozją nawet wewnątrz.

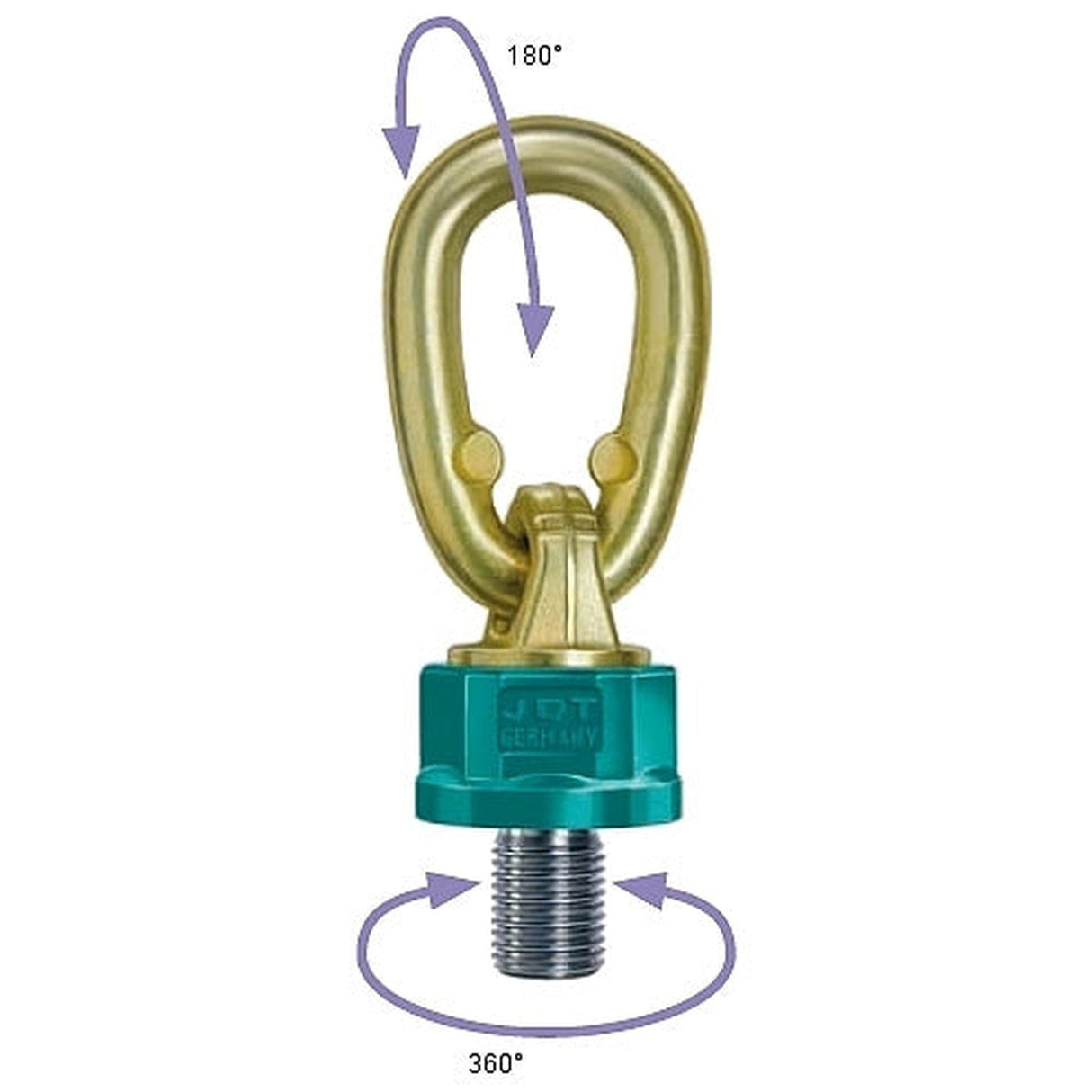

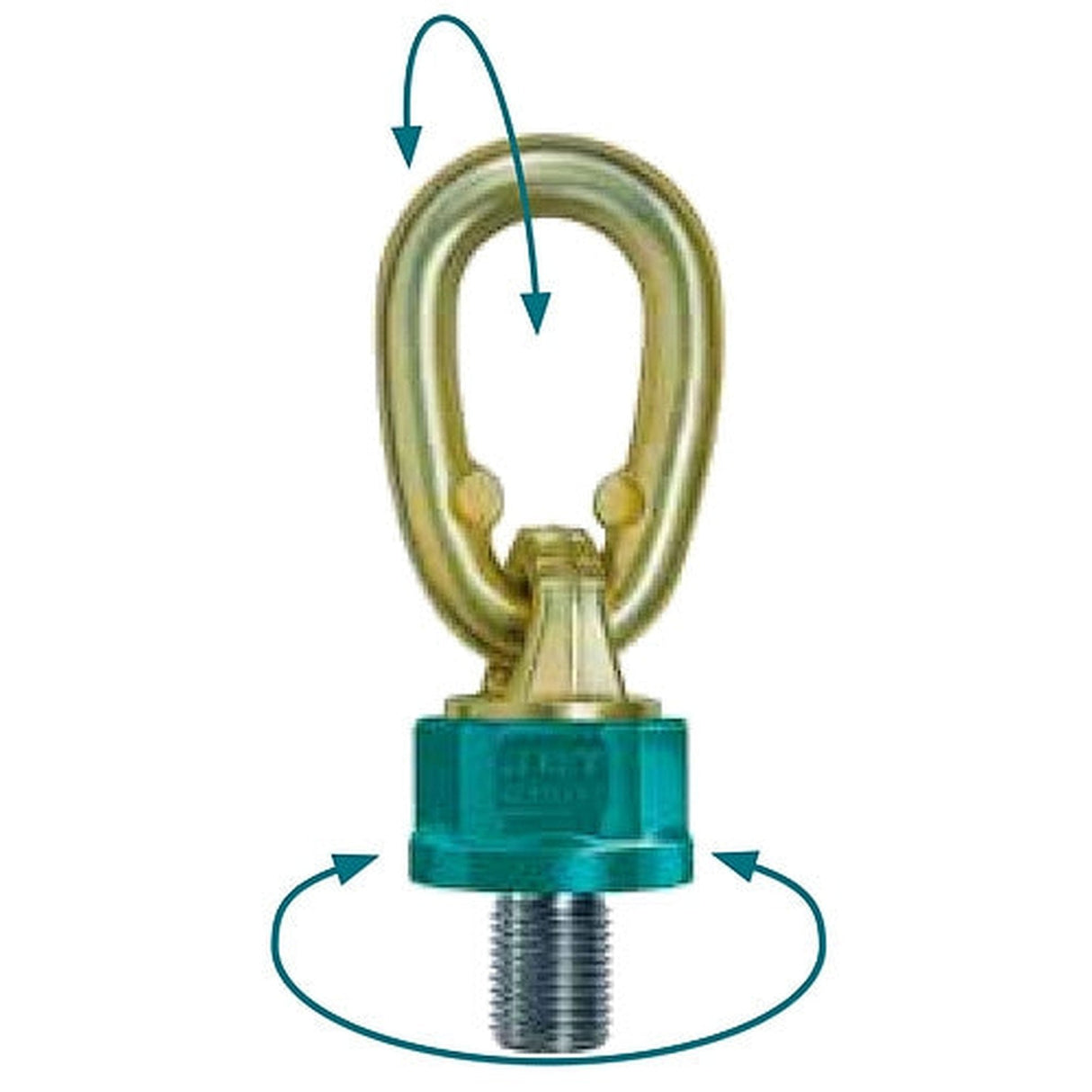

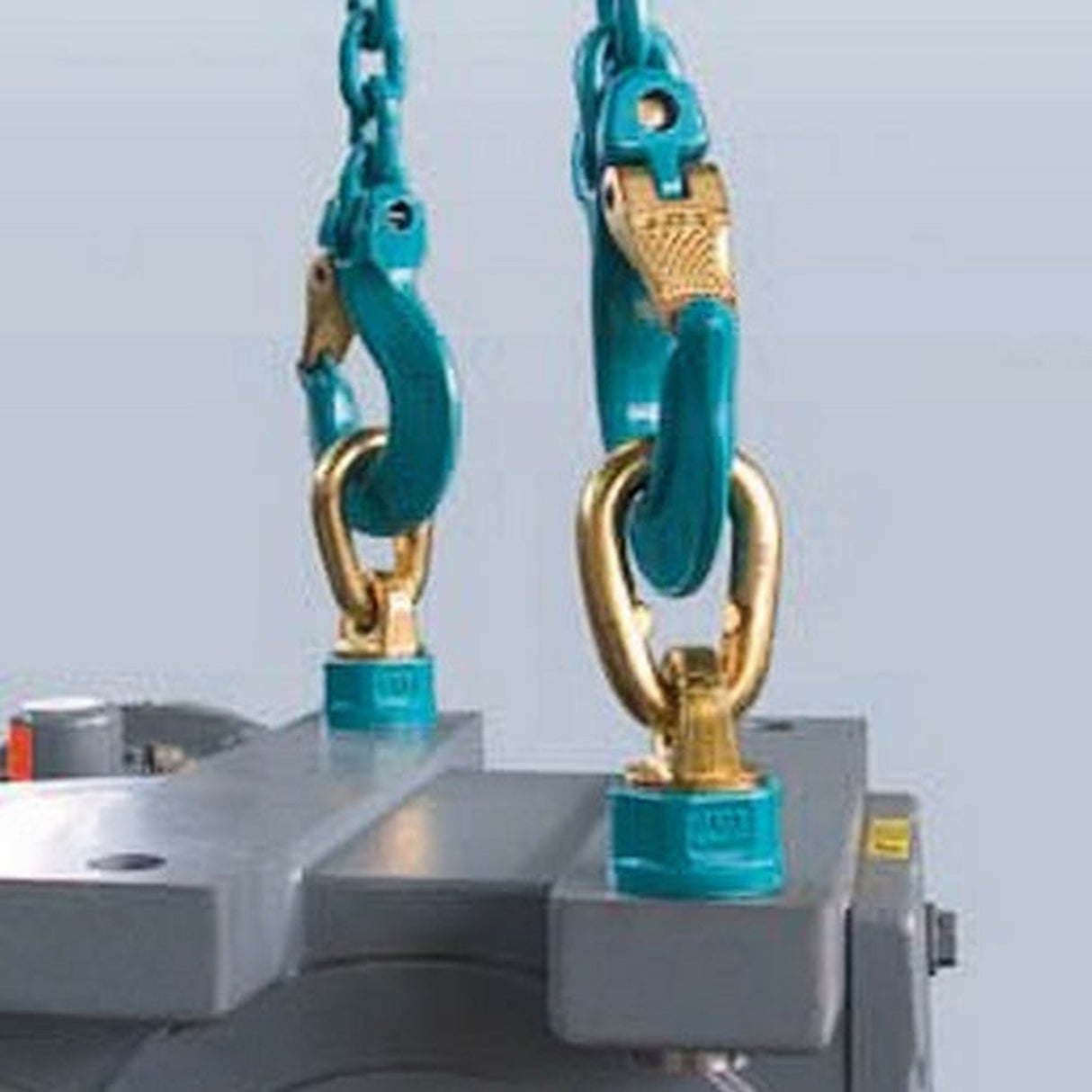

Można je odchylać o 180° i obracać o 360°.
Współczynnik bezpieczeństwa wynosi 4:1 we wszystkich kierunkach.
Obrotowe punkty wiązania TP są obrotowe pod obciążeniem.

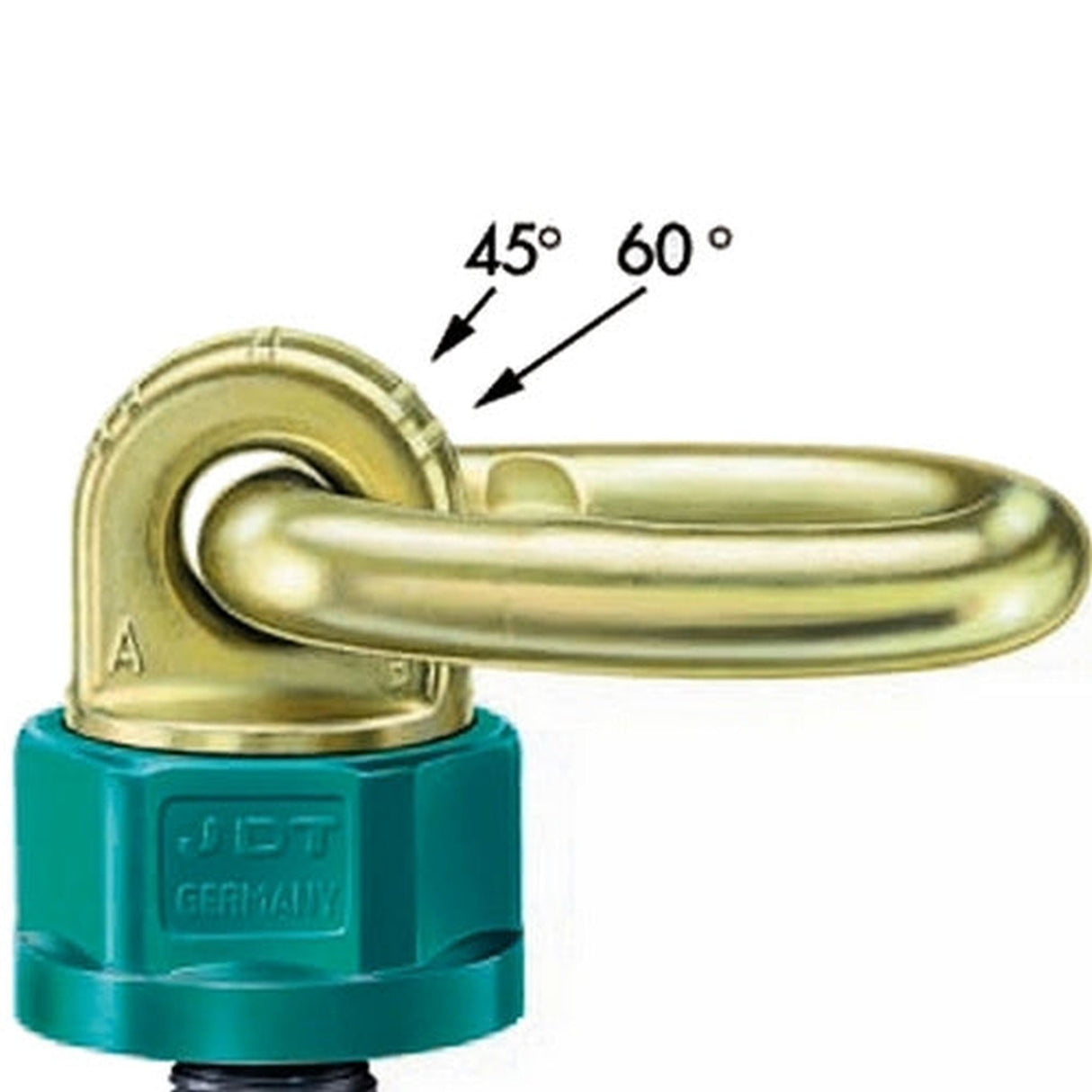

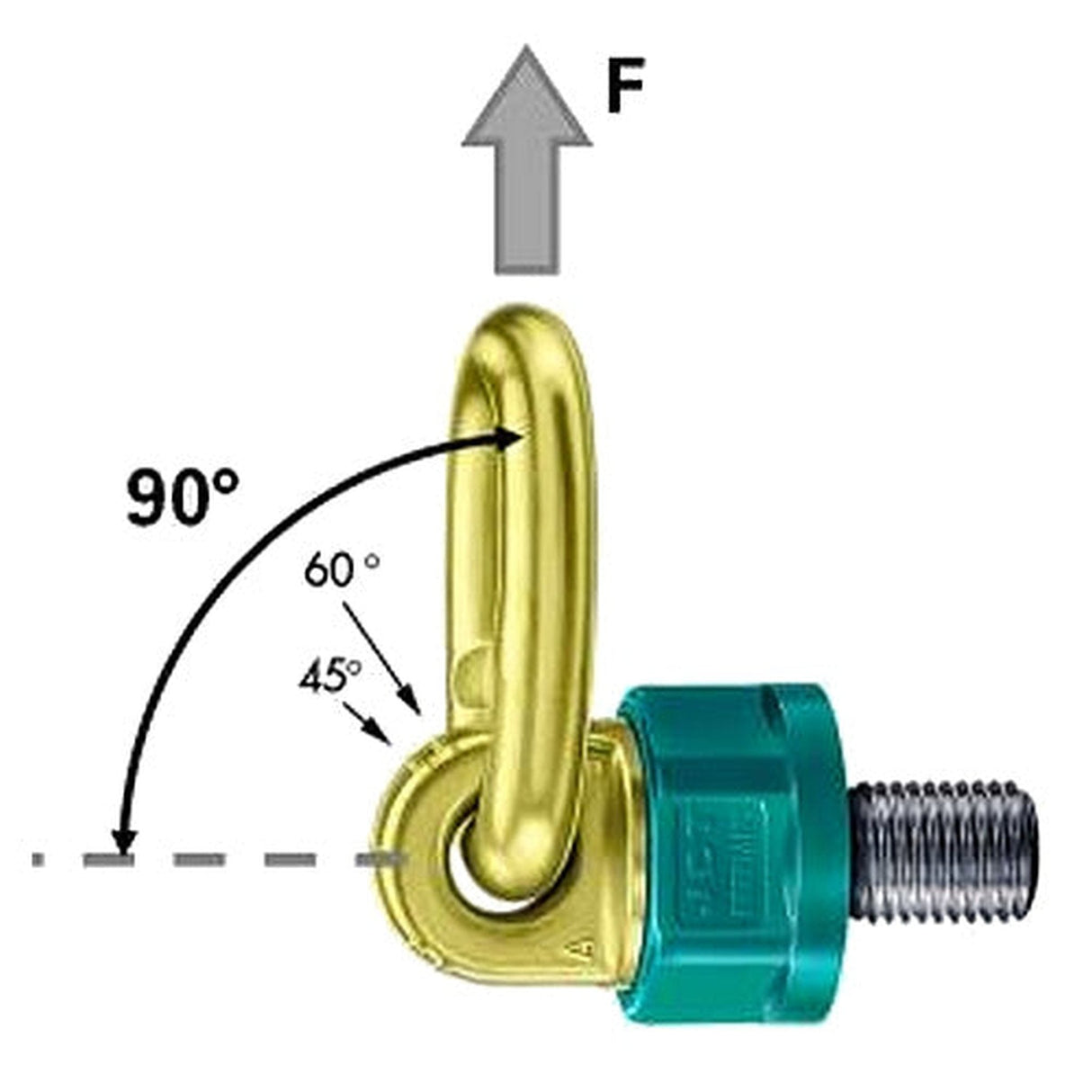

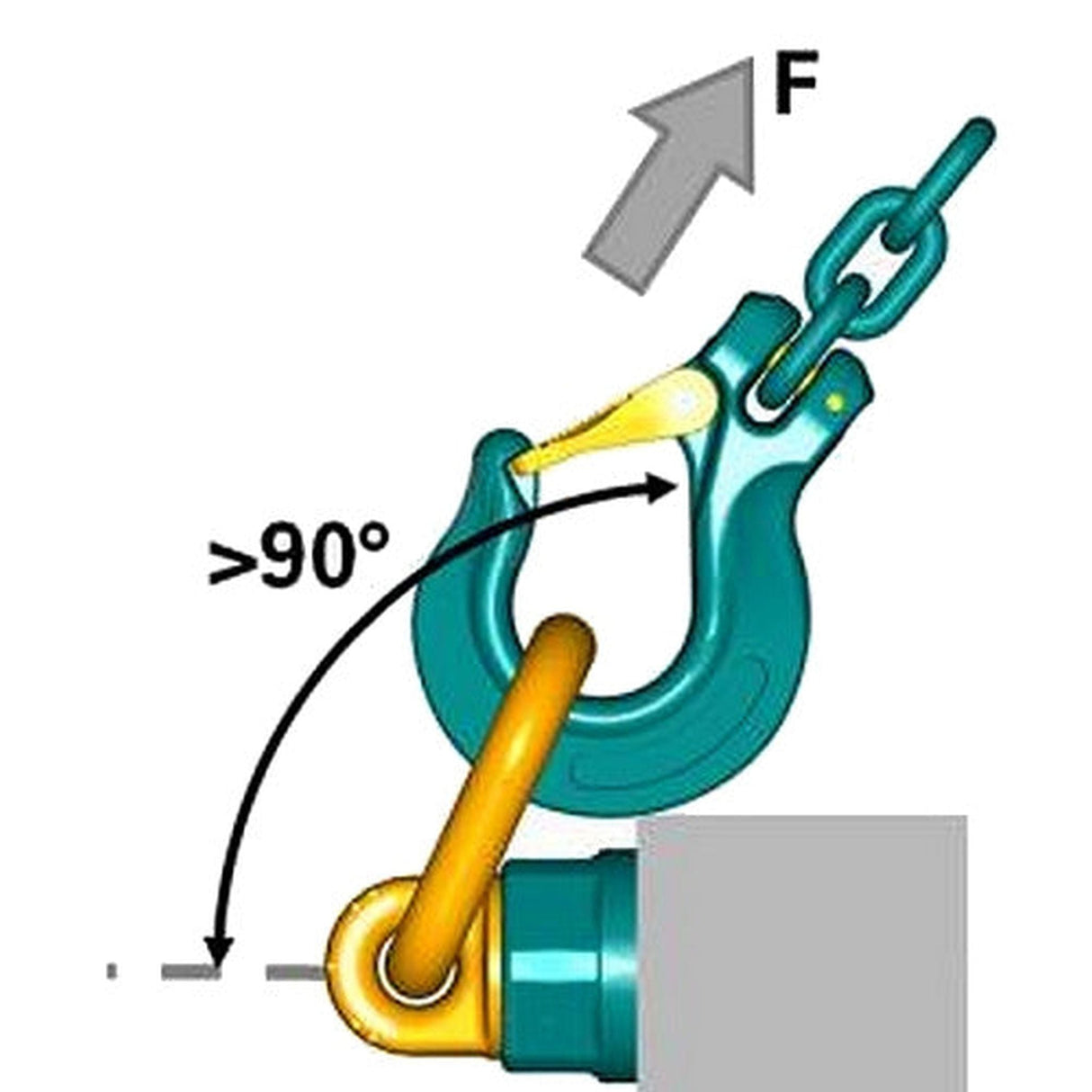

Dopuszczalne wartości kąta nachylenia dla łączenia łańcuchów wiążących lub lin są zaznaczone w punkcie wiązania.
Model | Gwint | Moment | DIN 13 | pr. B | g | SW | t | Rozmiar oka | Waga |
--- | mm | Nm | --- | mm | mm | mm | mm | mm | kg |
TP 0,7 | M 8 x 18 | 8 - 25 | 1,25 | 36,5 | 48 | 34 | 41 | 13x55x32 | 0,40 |
M 10 x 18 | 10 - 40 | 1,50 | 36,5 | 48 | 34 | 41 | 13x55x32 | 0,42 | |
M 12 x 18 | 15 - 40 | 1,75 | 36,5 | 48 | 34 | 41 | 13x55x32 | 0,43 | |
M 12 x 25 | 15 - 40 | 1,75 | 36,5 | 48 | 34 | 41 | 13x55x32 | 0,43 | |
M 14 x 20 | 30 - 40 | 2,00 | 36,5 | 48 | 34 | 41 | 13x55x32 | 0,43 | |
TP 1,4 | M 16 x 20 | 45 - 130 | 2,00 | 36,5 | 48 | 34 | 41 | 13x55x32 | 0,43 |
M 16 x 30 | 45 - 130 | 2,00 | 36,5 | 48 | 34 | 41 | 13x55x32 | 0,44 | |
M 20 x 30 | 75 - 130 | 2,50 | 36,5 | 48 | 34 | 41 | 13x55x32 | 0,46 | |
M 24 x 30 | 90 - 130 | 3,00 | 36,5 | 48 | 34 | 41 | 13x55x32 | 0,49 | |
TP 2,5 | M 20 x 30 | 100 - 170 | 2,50 | 52,0 | 68 | 46 | 57 | 16x70x34 | 0,95 |
M 20 x 40 | 100 - 170 | 2,50 | 52,0 | 68 | 46 | 57 | 16x70x34 | 0,97 | |
M 20 x 50 | 100 - 170 | 2,50 | 52,0 | 68 | 46 | 57 | 16x70x34 | 1,04 | |
M 20 x 70 | 100 - 170 | 2,50 | 52,0 | 68 | 46 | 57 | 16x70x34 | 1,07 | |
TP 4 | M 24 x 30 | 190 - 280 | 3,00 | 57,0 | 75 | 50 | 63 | 18x85x45 | 1,43 |
M 24 x 45 | 190 - 280 | 3,00 | 57,0 | 75 | 50 | 63 | 18x85x45 | 1,48 | |
M 24 x 50 | 190 - 280 | 3,00 | 57,0 | 75 | 50 | 63 | 18x85x45 | 1,50 | |
M 30 x 35 | 190 - 280 | 3,50 | 57,0 | 75 | 50 | 63 | 18x85x45 | 1,50 | |
TP 6,7 | M 30 x 35 | 230 - 400 | 3,50 | 70,0 | 95 | 65 | 78 | 20x86x46 | 2,33 |
M 30 x 45 | 230 - 400 | 3,50 | 70,0 | 95 | 65 | 78 | 20x86x46 | 2,37 | |
M 30 x 50 | 230 - 400 | 3,50 | 70,0 | 95 | 65 | 78 | 20x86x46 | 2,44 | |
M 30 x 60 | 230 - 400 | 3,50 | 70,0 | 95 | 65 | 78 | 20x86x46 | 2,45 |
