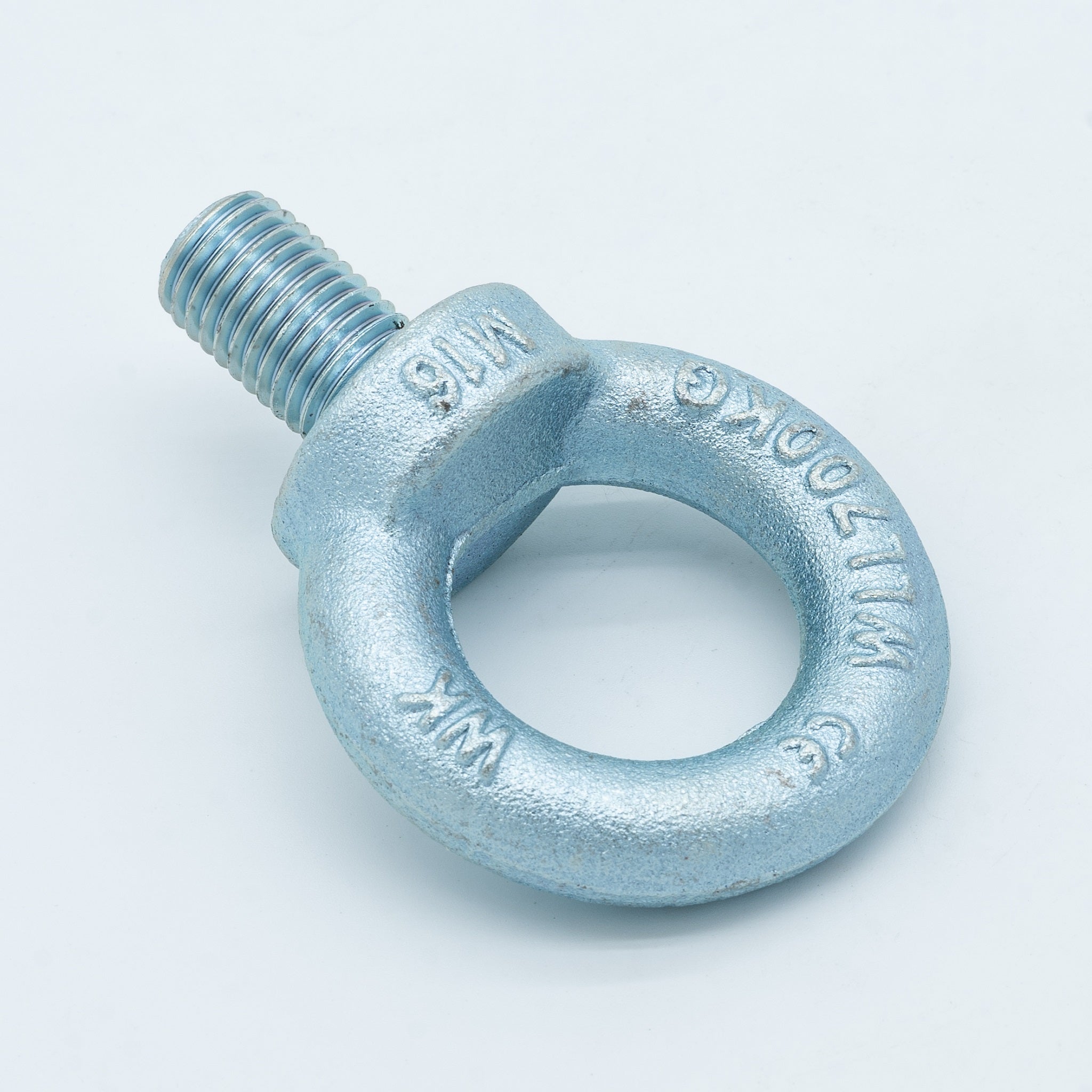

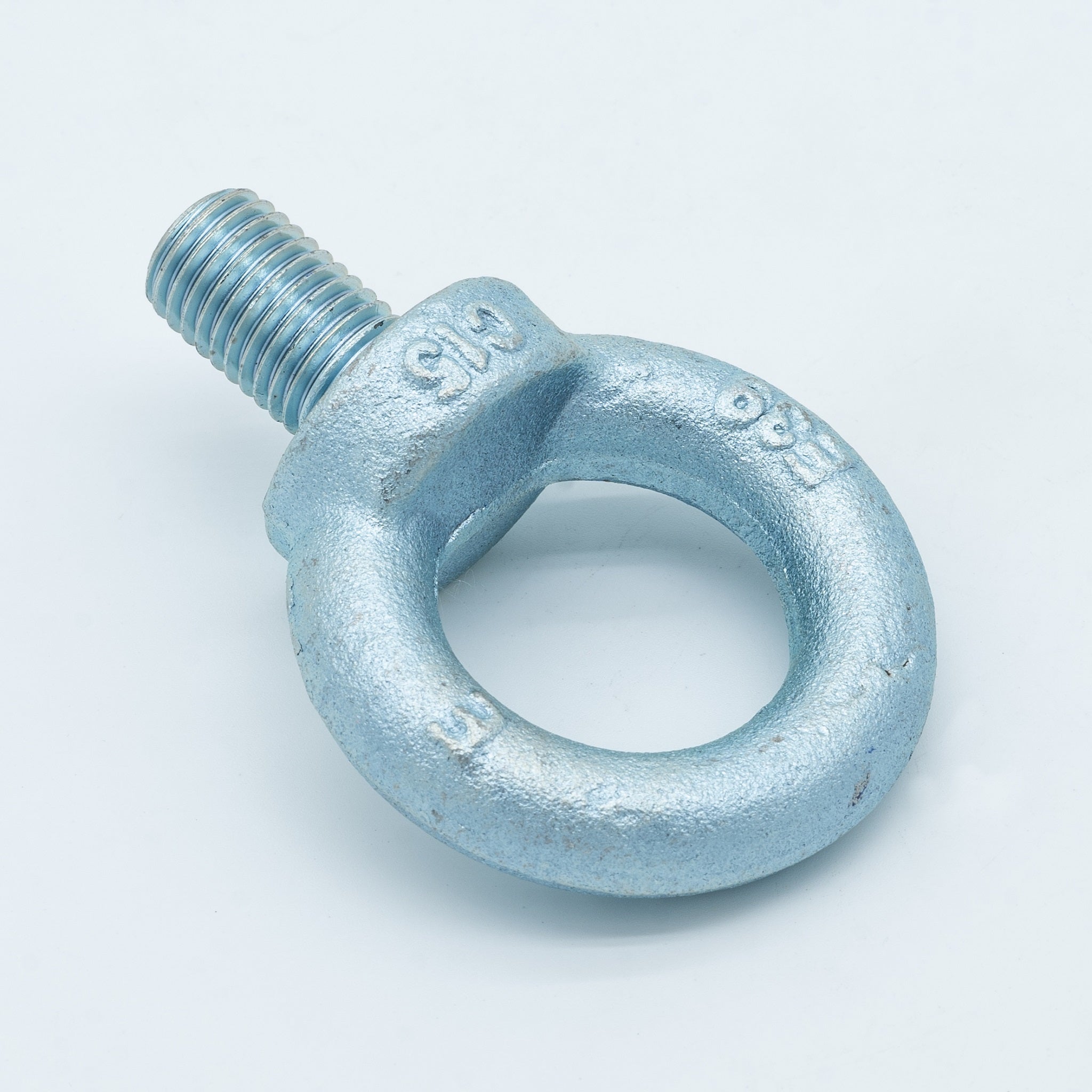

Śruba z uchem DIN 580 ocynkowany, gwint metryczny,material C15
Należy do stałych punktów mocujących (bez obrotu).
Cechy:
- materiał C15, ocynkowany,
- gwint metryczny,
- zakres temperatur pracy: -20°C do +200°C,
- spełnia wymagania normy DIN 580,
- nadaje się do stosowania jako część środków mocujących i sprzętu do przenoszenia ładunków,
Na życzenie może zostać dostarczony z certyfikatem 3.1.
Rozmiar | Nośność | d1 | d2 | d3 | d4 | h | k | l | Waga |
(mm) | t | mm | mm | mm | mm | mm | mm | mm | kg/100szt. |
M 6 | 0,08 | 6 | 20 | 36 | 20 | 36 | 8 | 13,0 | 5 |
M 8 | 0,14 | 8 | 20 | 36 | 20 | 36 | 8 | 13,0 | 6 |
M 10 | 0,23 | 10 | 25 | 45 | 25 | 45 | 10 | 17,0 | 11 |
M 12 | 0,34 | 12 | 30 | 54 | 30 | 53 | 12 | 20,5 | 18 |
M 14 | 0,49 | 14 | 35 | 63 | 35 | 62 | 14 | 27,0 | 28 |
M 16 | 0,70 | 16 | 35 | 63 | 35 | 62 | 14 | 27,0 | 28 |
M 18 | 0,85 | 18 | 40 | 72 | 40 | 71 | 16 | 30,0 | 45 |
M 20 | 1,20 | 20 | 40 | 72 | 40 | 71 | 16 | 30,0 | 45 |
M 22 | 1,40 | 22 | 50 | 90 | 50 | 90 | 20 | 36,0 | 87 |
M 24 | 1,80 | 24 | 50 | 90 | 50 | 90 | 20 | 36,0 | 87 |
M 27 | 2,10 | 27 | 55 | 96 | 50 | 97 | 20 | 39,0 | 88 |
M 30 | 3,20 | 30 | 65 | 108 | 60 | 109 | 24 | 45,0 | 166 |
M 33 | 3,20 | 33 | 65 | 108 | 60 | 109 | 24 | 45,0 | 166 |
M 36 | 4,60 | 36 | 75 | 126 | 70 | 128 | 28 | 54,0 | 265 |
M 39 | 4,60 | 39 | 85 | 144 | 80 | 147 | 32 | 63,0 | 403 |
M 42 | 6,30 | 42 | 85 | 144 | 80 | 147 | 32 | 63,0 | 403 |
M 45 | 6,30 | 45 | 100 | 166 | 90 | 168 | 38 | 68,0 | 638 |
M 48 | 8,60 | 48 | 100 | 166 | 90 | 168 | 38 | 68,0 | 638 |
M 52 | 8,60 | 52 | 110 | 184 | 100 | 187 | 42 | 78,0 | 880 |
M 56 | 11,50 | 56 | 110 | 184 | 100 | 187 | 42 | 78,0 | 880 |
M 64 | 16,00 | 64 | 120 | 206 | 110 | 208 | 48 | 90,0 | 1240 |
M 72 | 20,00 | 72 | 150 | 260 | 140 | 260 | 60 | 100,0 | 2330 |
M 80 | 28,00 | 80 | 170 | 296 | 160 | 298 | 68 | 112,0 | 3420 |
M 100 | 40,00 | 100 | 190 | 330 | 180 | 330 | 75 | 130,0 | 3640 |
