Wciągarka linowa ręczna GEBUWIN model WW, z przekładnią ślimakową, ...

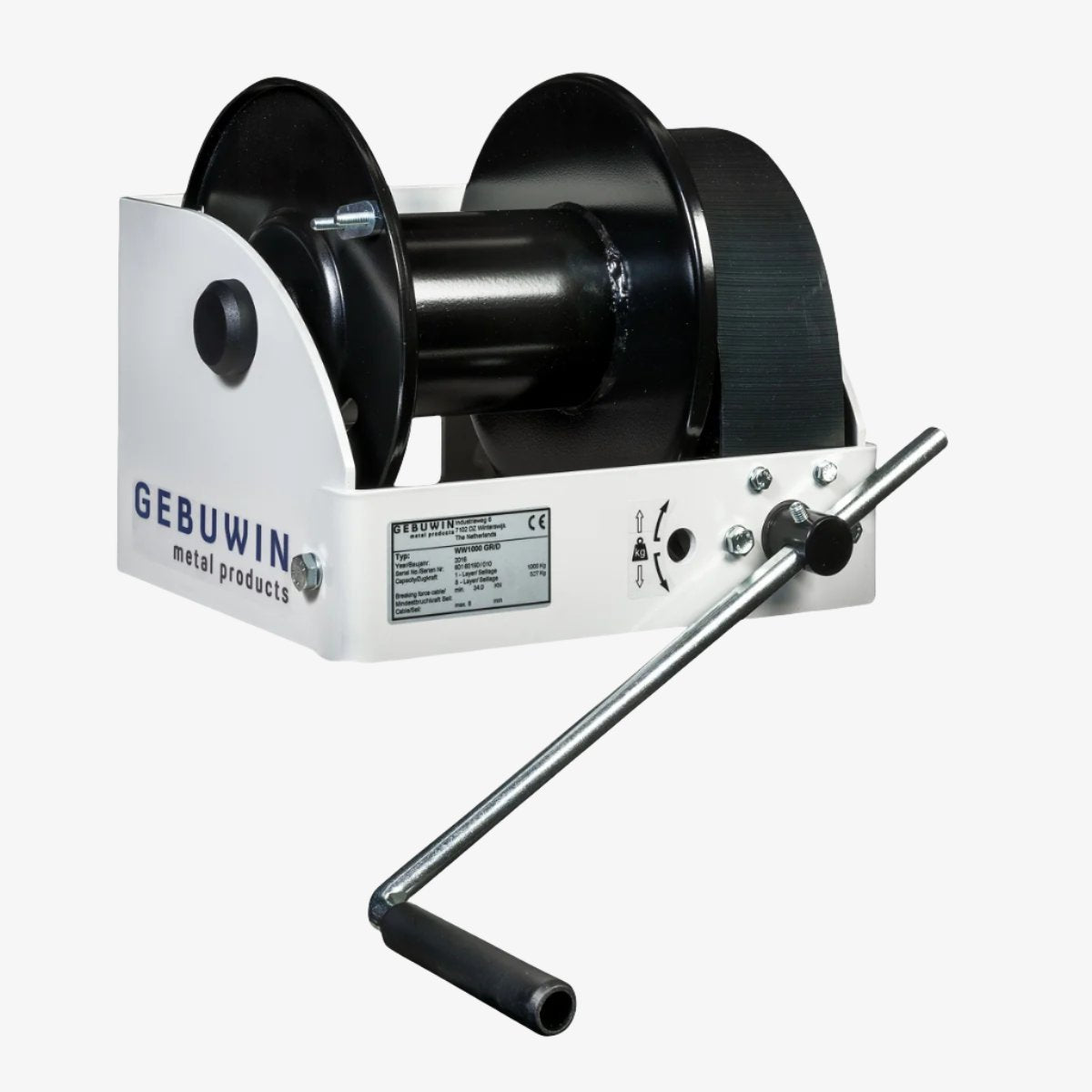

Wciągarka linowa ręczna GEBUWIN model WW, z przekładnią ślimakową, lakierowana GR
Wciągarka dostarczana jest bez liny - należy ją zakupić osobno!
Solidna wciągarka do bezpiecznego podnoszenia i holowania.
Spełnia normy EN13157, DIN 15020.
I typy EX ATEX 114 (94/9/EG)
Statyczny współczynnik bezpieczeństwa wynosi 4.
Przekładnia ślimakowa i bezobsługowe łożyska.
Wyjście kablowe w górę, w dół lub z tyłu.

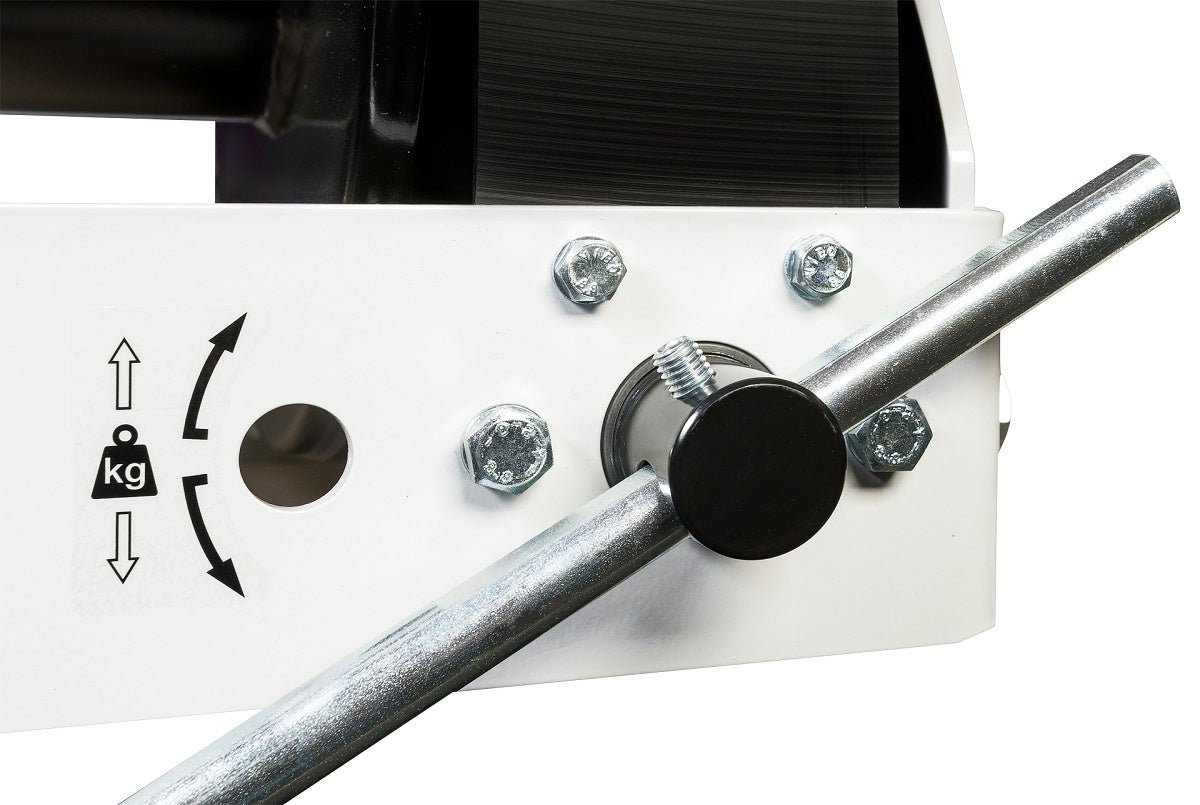

Regulowany uchwyt z ergonomicznym uchwytem.

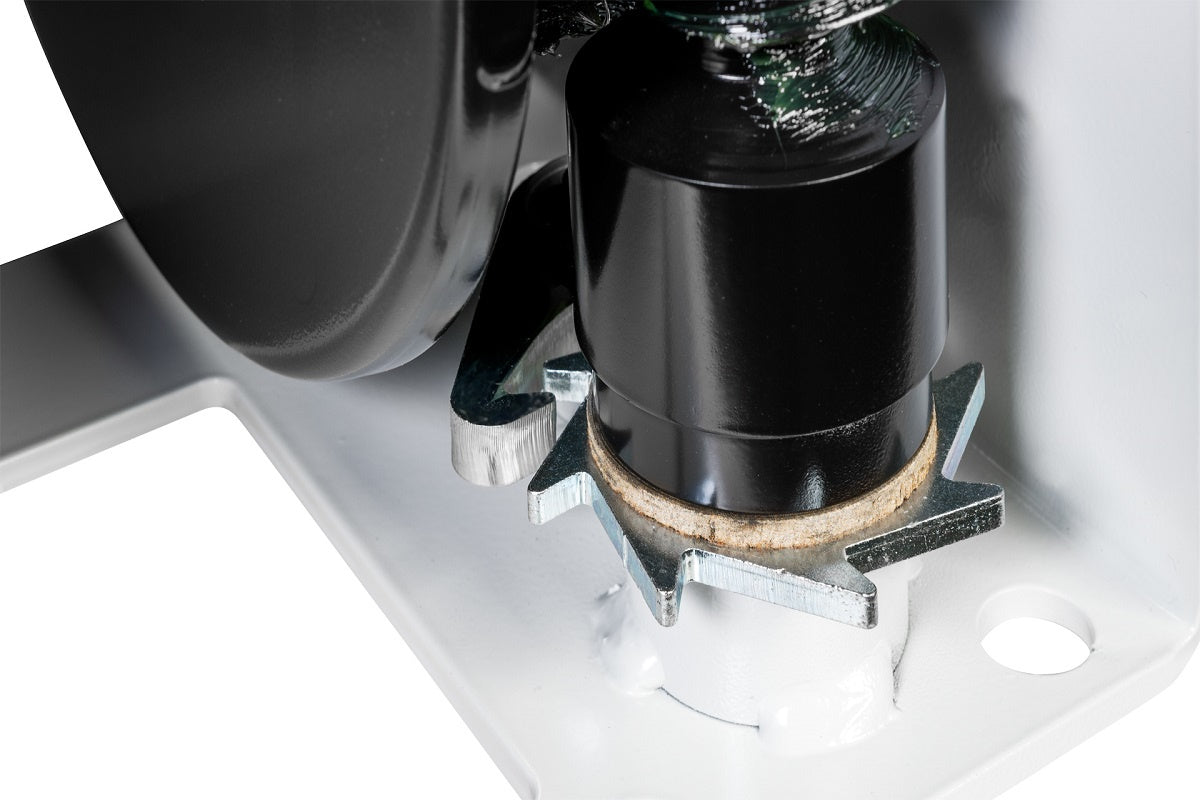

Hamulec ciśnieniowy obciążenia z systemem podwójnej blokady.
Grubość farby wynosi 60 - 80 mikronów w 1 warstwie i jest zgodna z normą DIN/ISO 12944, C1M.
Opcje:

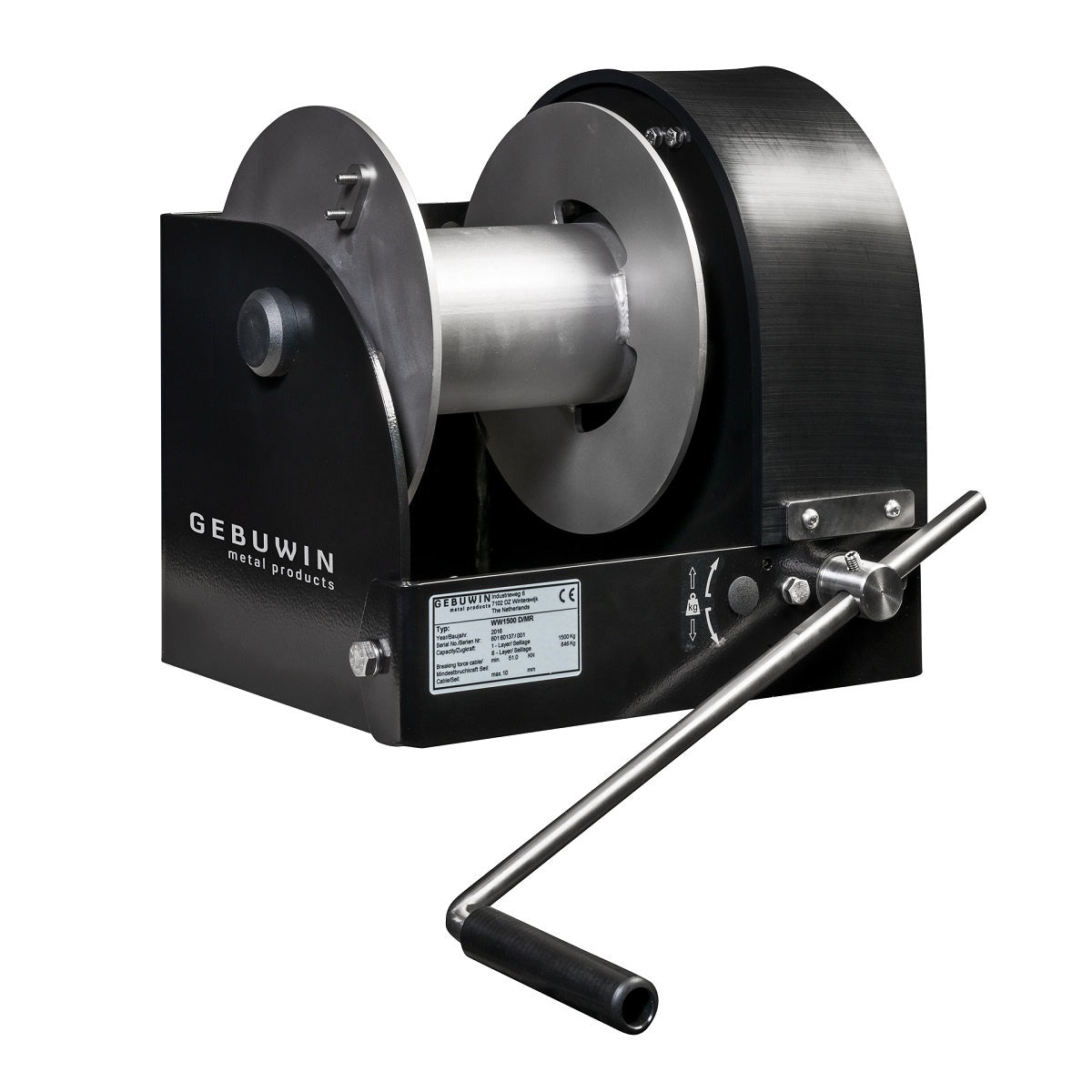

• konstrukcja ocynkowana (6 - 8 mikronów),
• Certyfikat ATEX II 3 GD T4, strefy 2 i 22,
• bęben rowkowany,

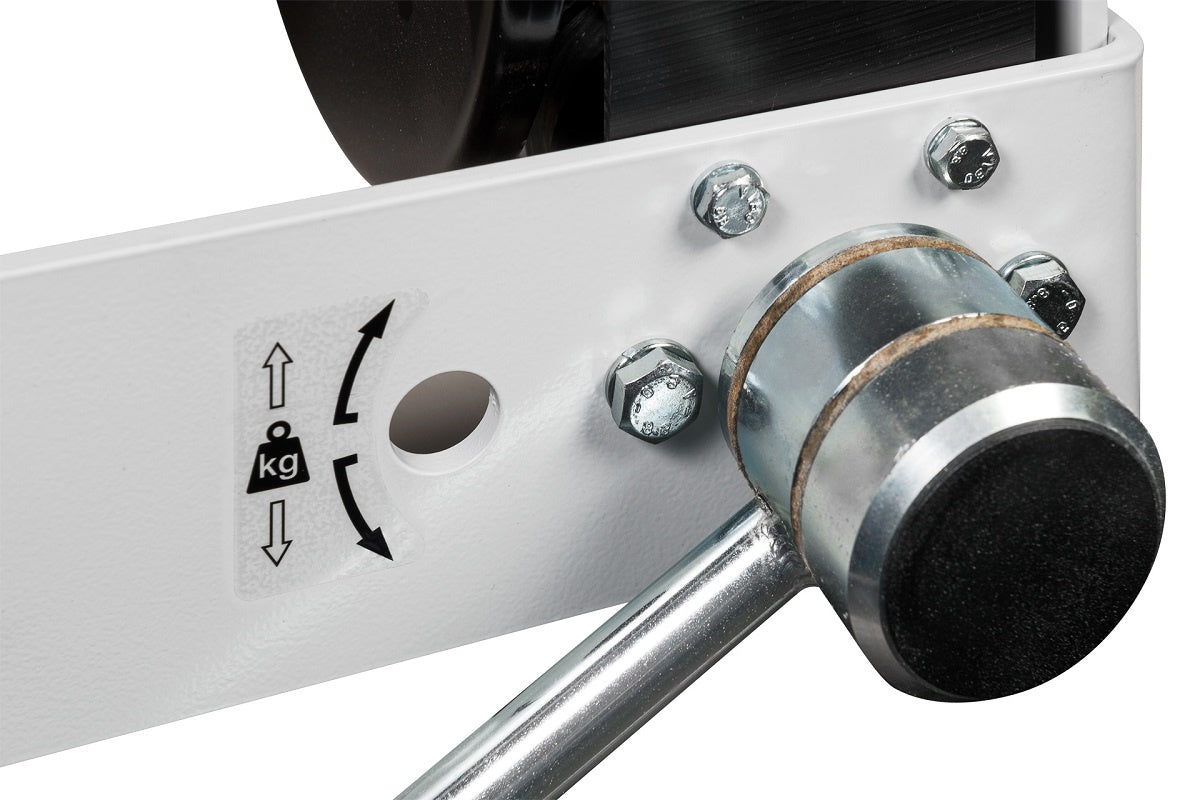

• ogranicznik siły korby,
• dwuczęściowe bębny kablowe (2D),
• wielokrotne sekcje bębnów kablowych,
• ogranicznik obciążenia.
Akcesoria:
• liny stalowe lub ze stali nierdzewnej,
• krążki odpowiednie do wciągarek ręcznych,

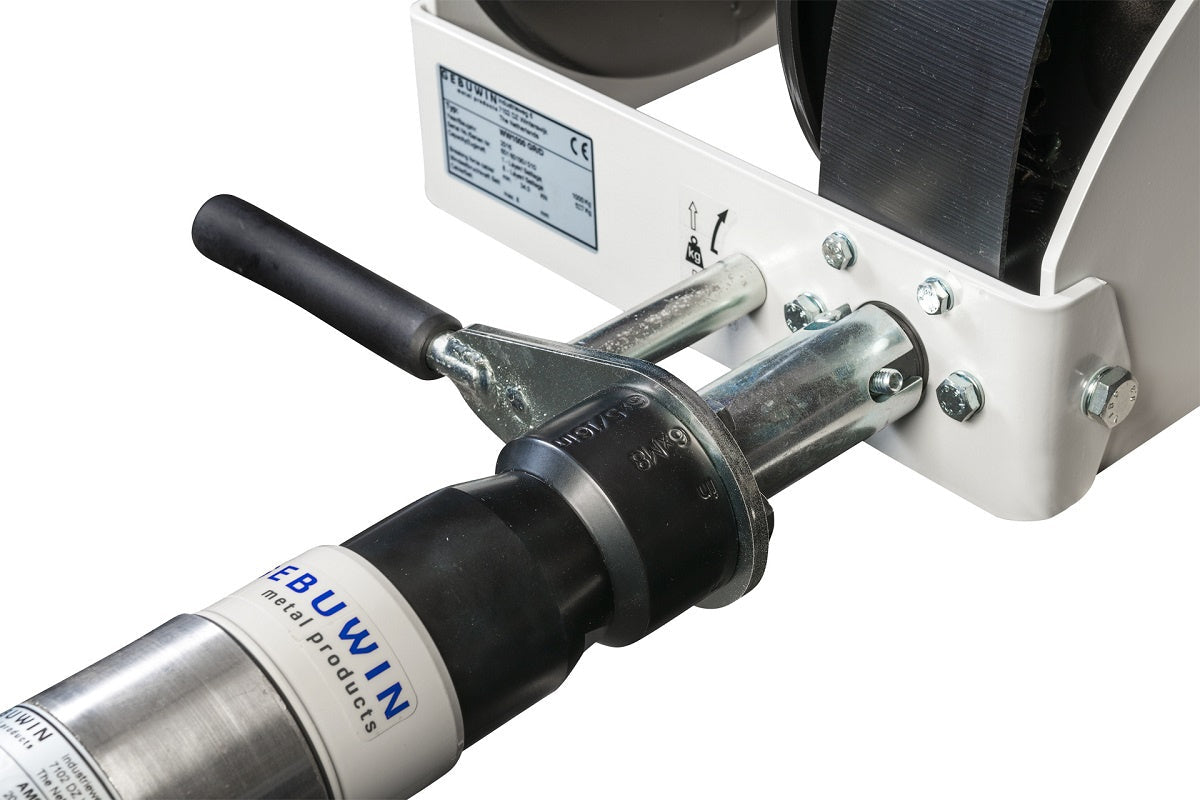

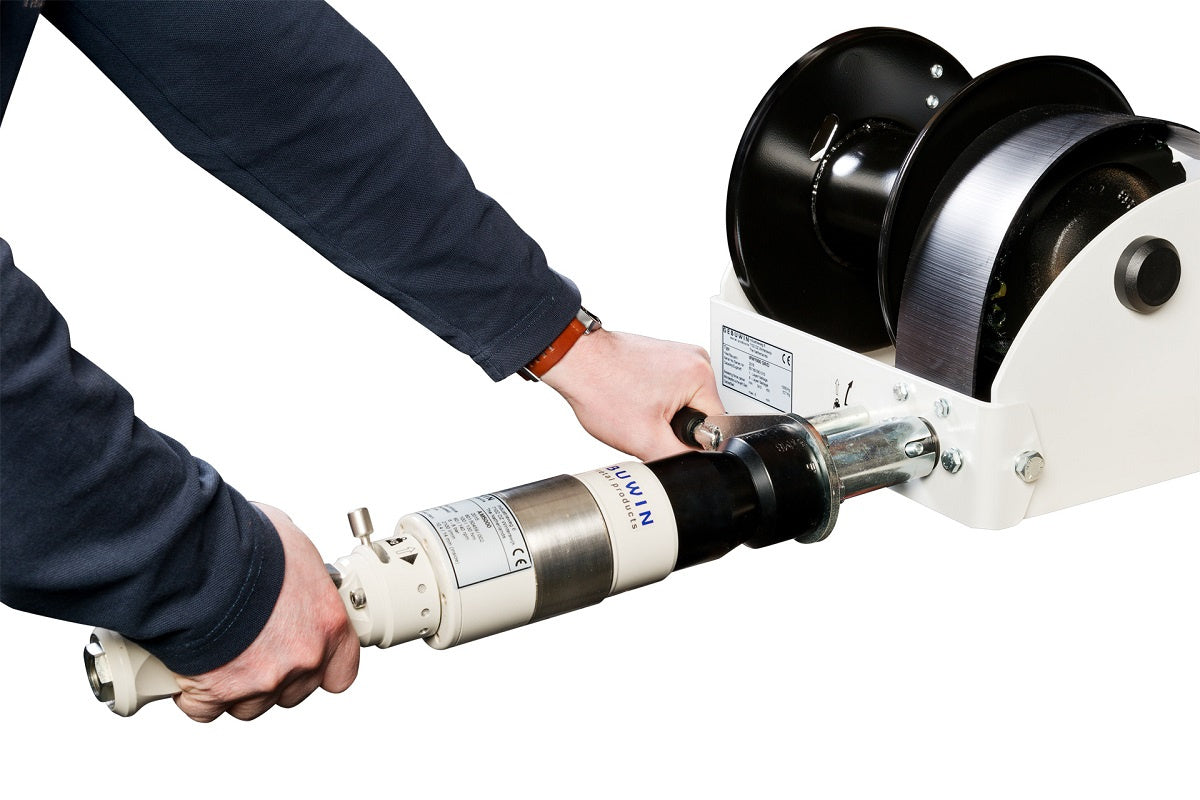

• WW1000 i WW1500 nadają się do bębnów z elektronarzędziami AM5000 i EM5000.
| Model | Montaż | Obróbka powierzchni | Kolor |
| WW250 - 1500 GR/D | Ściana, 4xM12 klasa 8.8 | Lakier | RAL 7035 (szare) |
| WW250 - 1500 EV/D | Ściana, 4xM12 klasa 8.8 | Cynk | --- |
| WW250 - 1500 GR/2D | Ściana, 4xM12 klasa 8.8 | Lakier | RAL 7035 (szare) |
| WW250 - 1500 EV/2D | Ściana, 4xM12 klasa 8.8 | Cynk | --- |
| Model | A | B | C | D | G | H | H | J | K | L | M | N | O | P | R | S |
| --- | --- | --- | --- | --- | --- | (D) | (2D) | --- | --- | --- | --- | --- | --- | --- | --- | --- |
| --- | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| WW500 | 238 | 145 | 100 | 192 | 107 | 105 | 2 x 47 | 48 | 14 | 160 | 191 | 15 | 365 | 280 | 171 | 132 |
| WW250 | 269 | 160 | 115 | 223 | 108 | 135 | 2 x 62 | 70 | 14 | 190 | 221 | 15 | 393 | 325 | 193 | 132 |
| WW1500 | 302 | 195 | 141 | 254 | 109 | 162 | 2 x 73 | 17 | 17 | 240 | 266 | 15 | 440 | 350 | 263 | 132 |
| WW1000 | 302 | 250 | 178 | 254 | 109 | 162 | 2 x 73 | 17 | 17 | 240 | 278 | 15 | 451 | 350 | 306 | 132 |
| Specyfikacja techniczna | Dopuszczalne obciążanie robocze DOR początek (D) | Dopuszczalne obciążanie robocze DOR początek (2D) | Dopuszczalne obciążanie robocze DOR koniec(D) | Dopuszczalne obciążanie robocze DOR koniec(2D) | Fuchwyt początku |
Jednoobrotowy skok, 1 warstwa | Maks długość linie (D) | Maks dlugość linie (2D) | Średnica liny (D) | Średnica liny (2D) | Min obciążenie linie (D) | Min. obciążenie linie (2D) | Waga |
| --- | kg | kg | kg | kg | daN | mm | m | m | mm | mm | kN | kN | kg |
| WW250 | 250 | 2 x 125 | 92 | 2 x 46 | 6 | 17 | 104 | 44 | 4 | 4 | 7,5 | 4,0 | 10 |
| WW500 | 500 | 2 x 250 | 224 | 2 x 104 | 10 | 20 | 78 | 84 | 6 | 4 | 15,0 | 7,5 | 13 |
| WW1000 | 1000 | 2 x 500 | 527 | 2 x 243 | 13 | 13 | 63 | 64 | 8 | 6 | 30,0 | 15,0 | 22 |
| WW1500 | 1500 | 2 x 1500 | 846 | 2 x 399 | 14 | 9 | 41 | 28 | 10 | 8 | 45,0 | 22,5 | 24 |
