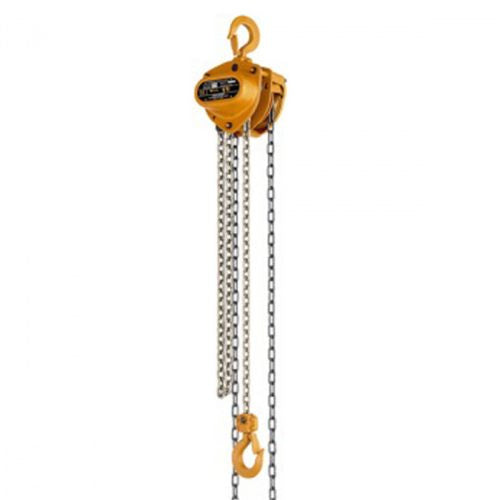

Wciągnik łańcuchowy ręczny KITO typ CB010, nośność 1000kg
Wciągnik łańcuchowy ręczny KITO typ CB010, nośność 1000kg
Ręczne wciągniki łańcuchowe serii CB japońskiego producenta KITO to niezwykle wytrzymałe wciągniki przystosowane do nawet najtrudniejszych warunków pracy. Dzięki wysokiej jakości komponentom wciągnik ten zapewnia wysoką wydajność i długą żywotność.
Zgodnie z dyrektywą 2006/42/WE i normami technicznymi DIN EN 13157 i EN ISO 12100. Certyfikat DGUV-GS. Niklowany łańcuch do podnoszenia o wytrzymałości 1000N/mm² zgodnie z EN 818-7.
Skok sterowany łańcuchem.
Nośność 0,5t - 50t.
Masa netto 10kg - 640kg (ze standardową długością łańcucha)
Podstawowe informacje:
- w serii CB – 14 modeli, nośność 500kg – 50 000kg
- nadaje się nawet do najcięższych warunków pracy
- wysoka odporność i niezawodność

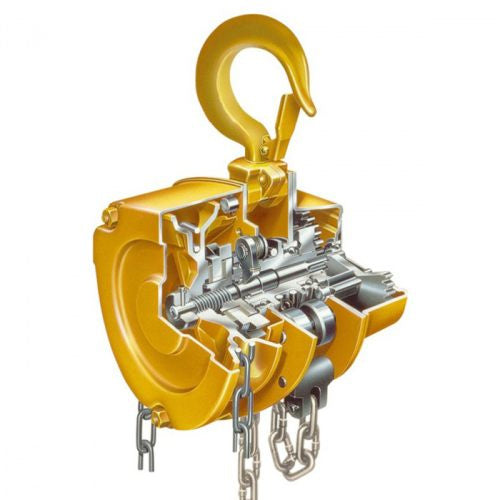

- doskonała ochrona przed uszkodzeniami zewnętrznymi - odporna na uderzenia obudowa przekładni, precyzyjny odlew ze stali o wysokiej wytrzymałości oraz wzmocniona osłona koła pasowego łańcucha sterującego niezawodnie chronią obie strony wciągnika przed uszkodzeniami mechanicznymi, przebiciami itp.,
- podwójna osłona układu hamulcowego - niezawodnie chroni przed przedostaniem się ciał obcych, kurzu, wody deszczowej itp. do mechanizmu hamulcowego wciągarki,
- układ hamulcowy z podwójnymi sprężynami - niezawodny, bezazbestowy, suchy układ hamulcowy z gwarancją prawidłowego działania nawet w przypadku uszkodzenia jednej ze sprężyn zatrzaskowych,
- haki do podnoszenia - oba haki do podnoszenia wykonane ze stali stopowej, ulepszanej cieplnie o odpowiednich wymiarach i z blokadą bezpieczeństwa. Połączenie jarzma haka dolnego z łańcuchem zabezpieczone przed uszkodzeniami mechanicznymi
- łożyska kulkowe - wysokiej jakości łożyska minimalizujące straty mechaniczne, płynna i płynna praca obu łańcuchów,
- koło pasowe łańcucha podnośnika z rolkami prowadzącymi - zapewnia płynną i łatwą pracę łańcucha podnośnika,
- przekładnia mechaniczna z precyzyjną, zoptymalizowaną przekładnią - kompaktowa przekładnia o długiej żywotności i zminimalizowanych stratach mechanicznych, zaprojektowana na podstawie wieloletnich doświadczeń.
- wysokowydajna, precyzyjna przekładnia TA dba o to, aby siła potrzebna do podniesienia ładunku za pomocą łańcucha ręcznego była możliwie najniższa.
- ogranicznik regulowany – włożenie sworznia ogranicznika w wybrane ogniwo łańcucha podnoszącego skutecznie zapobiega opadnięciu haka dolnego łańcucha podnoszącego poniżej wybranego poziomu, lub poślizg łańcucha podnoszącego z mechanizmu podnoszącego
- istnieje również ogranicznik przeciążenia, który zwiększa stopień bezpieczeństwa użytkownika dzięki zintegrowanemu mechanizmowi sprzęgła. Jeśli wciągnik zostanie nadmiernie przeciążony, sprzęgło będzie się ślizgać. Ładunek pozostaje nieruchomy i nie można go podnieść niezależnie od przyłożonej dodatkowej siły ręcznej
- inne opcjonalne akcesoria:
- pojemniki na łańcuchy stalowe lub tekstylne, ograniczniki przeciążeniowe, przedłużenia wału koła pasowego, łańcuchy sterujące, napędy TSP, TS
- Łańcuszek ze stali nierdzewnej na zamówienie.
- z serii CB oferujemy w standardzie rozmiary: CB005 500kg, CB010 1000kg i CB015 1500kg. Inne rozmiary na zamówienie.
| Model | Dopuszczalne obciążanie robocze DOR | Długość dżwigu | Długość łańcucha | Fmax | Przesunięcie owl. łańcuchu na 1 m skoku | Łańcuch | Ilość pętli podnośnika łańcuchowego | Obciążenie testowane | Waga netto | Waga brutto | Waga kolejnego 1m |
| --- | kg | m | m | N | m | mm | --- | t | kg | kg | kg |
| CB005 | 500 | 3,0 | 3,0 | 235 | 25 | 5,0 × 15,1 | 1 | 0,75 | 11,0 | 11,5 | 1,5 |
| CB010 | 1000 | 3,0 | 3,0 | 284 | 43 | 6,3 × 19,1 | 1 | 1,50 | 12,5 | 13,0 | 1,8 |
| CB015 | 1500 | 3,0 | 3,0 | 343 | 57 | 7,1 × 21,2 | 1 | 2,40 | 15,5 | 16,0 | 2,1 |
| CB020 | 2000 | 3,0 | 3,0 | 353 | 70 | 8,0 × 24,2 | 1 | 3,00 | 20,0 | 21,0 | 2,3 |
| CB025 | 2500 | 3,0 | 3,0 | 323 | 99 | 9,0 × 27,2 | 1 | 3,80 | 27,0 | 28,0 | 2,7 |
| CB030 | 3000 | 3,0 | 3,0 | 353 | 114 | 7,1 × 21,2 | 2 | 4,80 | 24,0 | 26,0 | 3,2 |
| CB050 | 5000 | 3,0 | 3,5 | 333 | 198 | 9,0 × 27,2 | 2 | 7,50 | 41,0 | 43,0 | 4,4 |
| CB075 | 7500 | 3,5 | 4,0 | 343 | 297 | 9,0 × 27,2 | 3 | 9,50 | 63,0 | 66,0 | 6,2 |
| CB100 | 10000 | 3,5 | 4,0 | 353 | 396 | 9,0 × 27,2 | 4 | 12,50 | 83,0 | 91,0 | 7,9 |
| CB150 | 15000 | 3,5 | 4,5 | 363 | 594 | 9,0 × 27,2 | 6 | 20,00 | 155,0 | 165,0 | 11,4 |
| CB200 | 20000 | 3,5 | 4,5 | 2 × 353 | 2 × 396 | 9,0 × 27,2 | 8 | 25,00 | 235,0 | 305,0 | 15,8 |
| CB300 | 30000 | 3,5 | 4,5 | 2 × 421 | 2 × 495 | 9,0 × 27,2 | 10 | 40,00 | 310,0 | 400,0 | 19,2 |
| CB400 | 40000 | 3,5 | 4,5 | 2 × 421 | 2 × 693 | 9,0 × 27,2 | 14 | 50,00 | 480,0 | 630,0 | 26,2 |
| CB500 | 50000 | 3,5 | 4,5 | 2 × 480 | 2 × 792 | 9,0 × 27,2 | 16 | 62,50 | 640,0 | 790,0 | 29,7 |
| Model | C | a | b | d | e | f | g | s | t | u | v | w | x |
| --- | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| CB005 | 285 | 158 | 161 | 2500 | 69 | 99 | 27,0 | 35,5 | 12,1 | 17,0 | 77,0 | 35,0 | 89 |
| CB010 | 295 | 162 | 161 | 2500 | 71 | 99 | 29,0 | 42,5 | 16,0 | 21,8 | 93,0 | 41,0 | 101 |
| CB015 | 350 | 171 | 182 | 2500 | 78 | 112 | 34,0 | 47,5 | 19,5 | 26,5 | 106,0 | 47,0 | 119 |
| CB020 | 375 | 182 | 202 | 3000 | 87 | 125 | 36,0 | 50,0 | 21,8 | 30,0 | 116,0 | 49,0 | 124 |
| CB025 | 420 | 192 | 233 | 3000 | 91 | 143 | 40,0 | 53,0 | 24,3 | 33,5 | 126,0 | 53,0 | 136 |
| CB030 | 510 | 171 | 235 | 3100 | 78 | 162 | 42,5 | 56,0 | 27,2 | 37,5 | 138,0 | 57,0 | 148 |
| CB050 | 600 | 192 | 282 | 3600 | 91 | 194 | 46,5 | 63,0 | 34,5 | 47,5 | 161,0 | 67,5 | 172 |
| CB075 | 770 | 192 | 373 | 4200 | 91 | 253 | 72,5 | 85,0 | 47,5 | 63,0 | 231,0 | 97,5 | 275 |
| CB100 | 760 | 192 | 438 | 4200 | 111 | 308 | 72,5 | 85,0 | 47,5 | 63,0 | 231,0 | 97,5 | 295 |
| CB150 | 1020 | 268 | 492 | 4700 | 119 | 337 | 80,0 | 100,0 | 60,0 | 80,0 | 275,0 | 110,0 | 320 |
| CB200 | 1180 | 374 | 746 | 4800 | 187 | 373 | 81,0 | 110,0 | 67,0 | 90,0 | 301,0 | 125,0 | 351 |
| CB300 | 1300 | 404 | 746 | 4800 | 202 | 373 | 103,0 | 125,0 | 85,0 | 112,0 | 367,0 | 143,0 | 400 |
| CB400 | 1480 | 502 | 760 | 4900 | 251 | 380 | 96,0 | 145,0 | 123,0 | 133,0 | 412,5 | 182,5 | 445 |
| CB500 | 1560 | 544 | 796 | 4900 | 272 | 398 | 100,0 | 165,0 | 135,0 | 155,0 | 447,5 | 202,5 | 467 |
